Блок подготовки воздуха NL1 0821300732
Главная / Блоки подготовки воздуха / Блоки подготовки воздуха и компоненты / Серия NL1 / Блок подготовки воздуха NL1-ACD
Цена: 12 851.48 руб.
В корзину
На складе: есть
Код товара: 0821300732
Cоставные части Фильтр, Регулятор давления, Микро-масленка для масляного тумана
Номинальный поток Qn 600 l/min
Монтажное положение вертикальный
Рабочее давление мин./макс. 1,5 bar / 16 bar
Рабочая среда Сжатый воздух
Нейтральные газы
Температура среды мин./макс. -10°C / +60°C
Окружающая ­температура мин./макс. -10°C / +60°C
Тип регулятора Мембранные регулирующие клапаны
Функция регулятора со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс. 0,5 bar / 10 bar
Подача давления односторонний
Объем резервуара фильтра 16 cm³
Элемент фильтра заменяемый
Выпуск конденсата См. таблицу внизу
Объем резервуара маслораспылителя 35 cm³
Вид наполнения ручное наполнение маслом
Сорт масла HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)

Материалы:
Корпус  Цинковое литье под давлением
Передняя панель  Акрилонитрил-бутадиенстирол
Уплотнения  Акрилонитрил-бутадиен-каучук
Резьбовая втулка  Цинковое литье под давлением
Защитная сетка  Полиамид
Вкладыш фильтра  Полиэтилен


Присоединение
Выпуск конденсата
Вес
[кг]
Номер материала
G 1/4
автоматический, при отсутствии давления открыт
0,617
0821300732
Номинальный расход Qn при вторичном давлении 6 бар и Δp = 1 бар
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
Ресиверы: Поликарбонат

1) Полуавтоматический спуск конденсата
2) Автоматический спуск конденсата

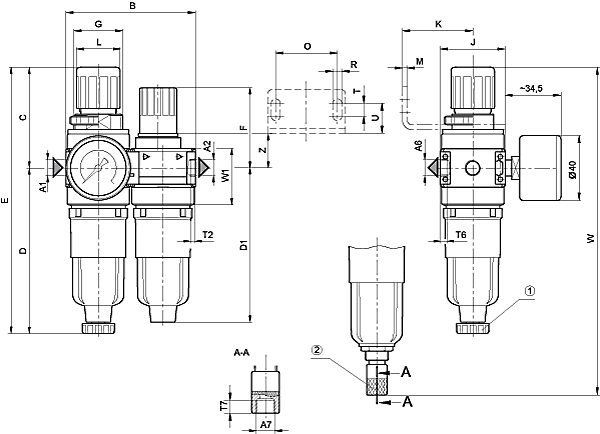

A1
A2
A6
A7
B
C
D
D1
E
F
G
J
K
L
G 1/4
G 1/4
G 1/8
G 1/8
80
62,5
102,5
95,5
165
50
M30x1,5
40
43,5
27
M
O
R
T
T2
T6
T7
U
W
W1
Z
3
38
5,4
8
8
6
8,5
18,5
203
35
24,5

 Диаграмма минимального потока (необходимого для функционирования масленки)
p2 = вторичное давление; qvmin. = мин. номинальный поток

Расходная характеристика
p1 = рабочее давление; p2 = вторичное давление; qv = номинальный поток
