1) Подходит для использования во взрывоопасных зонах 1,2,21,22
2) Базовый клапан без клапана управления
3) Базовый клапан без клапана управления, с присоединительной CNOMO-плитой
4) Базовый клапан с клапаном управления
5) С защитой от переполюсовки
6) Стандартное электрическое соединение: ISO 15217
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

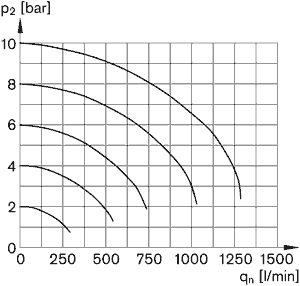

Расходная характеристика

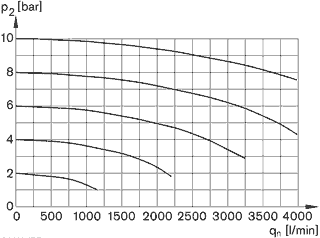

Обратное удаление воздуха
p2 = Вторичное давление
qn = Номинальный расход
p2 = Вторичное давление
qn = Номинальный расход

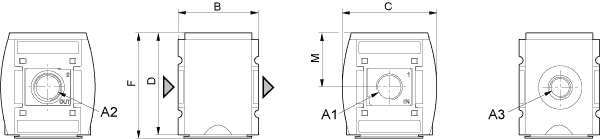

Fig. 1: 3/2-пневмораспределитель без клапана управления, со схемой соединения для серии DO16
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
A1
A2
A3
B
C
D
F
M
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
52
59
65
67
34

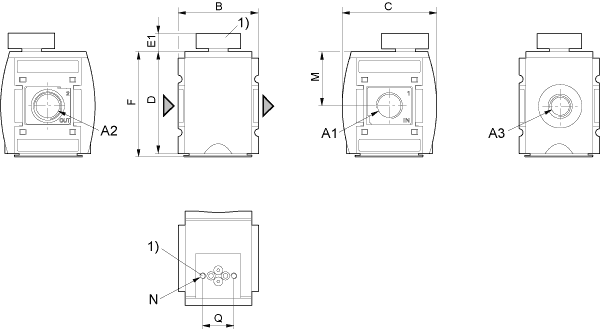

Fig. 2: 3/2-пневмораспределитель с адаптерной плитой для клапана управления серии DO30
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Адаптерная плита со схемой соединения CNOMO для клапана управления DO30
A1
A2
A3
B
C
D
E1
F
M
N
Q
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
52
59
65
11
67
34
M4
21

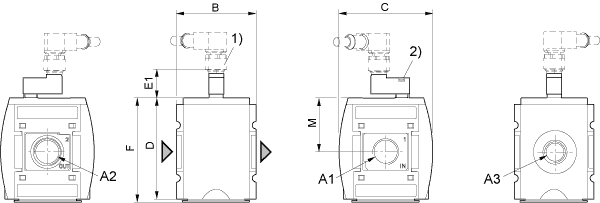

Fig. 3: 3/2-пневмораспределитель с клапаном управления и присоединением для кабельной розетки Форма C
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) для кабельной розетки cогласно ISO 15217(форма C)
2) Вспомогательное ручное дублирование
A1
A2
A3
B
C
D
F
M
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
52
59
65
67
34

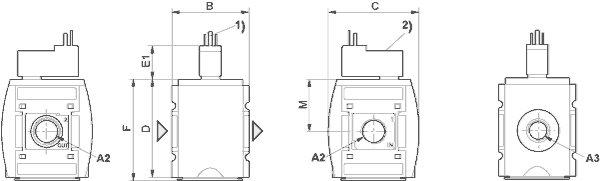

Fig. 4: 3/2-пневмораспределитель с клапаном управления и кабельной розеткой для штекера M12x1
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Разъем M12
2) Вспомогательное ручное дублирование
A1
A2
A3
B
C
D
E1
F
M
G 1/4
G 1/4
G 1/4
52
59
65
39
67
34
Распределение штыр. выводов M12x1
3: +/-
4: +/-
