Фильтры-регуляторы AS2-FRE
Главная / Блоки подготовки воздуха / Блоки подготовки воздуха и компоненты / Серия AS2 / Фильтры-регуляторы AS2-FRE
Цена: не определена
На складе: под заказ
Код товара: R412006XXX
ATEX II 2G2D T4 X
Cоставные части Фильтр, Регулятор давления
Монтажное положение вертикальный
Рабочее давление мин./макс. См. таблицу внизу
Рабочая среда Сжатый воздух
Нейтральные газы
Температура среды мин./макс. -10°C / +50°C
Окружающая­ температура мин./макс. -10°C / +50°C
Тип регулятора Мембранные регулирующие клапаны
Функция регулятора со сбросом излишнего давления из вторичного контура при превышении давления настройки (> 3 bar)
Диапазон регулирования мин./макс. См. таблицу внизу
Подача давления односторонний
Объем резервуара фильтра 28 cm³
Элемент фильтра заменяемый
Выпуск конденсата См. таблицу внизу

Материалы:
Корпус  Полиамид
Передняя панель  Акрилонитрил-бутадиенстирол
Уплотнения  Акрилонитрил-бутадиен-каучук
Резьбовая втулка  Цинковое литье под давлением
Вкладыш фильтра  Полиэтилен


Присоединение
Qn
Рабочее давление
мин./макс.
Диапазон регулирования
мин./макс.
Выпуск конденсата
Вес
Прим.
Номер материала


[л/мин]
[бар]
[бар]

[кг]


G 1/4
2100
1,5 / 16
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,304
1); 3)
R412006175
G 1/4
2100
1,5 / 16
0,5 / 8
автоматический, при отсутствии давления открыт
0,347
1); 3)
R412006176
G 1/4
2100
0 / 16
0,5 / 8
автоматический, при отсутствии давления закрыт
0,347
1); 3)
R412006177
G 1/4
2100
1,5 / 16
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,537
2)
R412006181
G 1/4
2100
1,5 / 16
0,5 / 8
автоматический, при отсутствии давления открыт
0,66
2)
R412006182
G 1/4
2100
0 / 16
0,5 / 8
автоматический, при отсутствии давления закрыт
0,589
2)
R412006183
G 1/4
2100
1,5 / 16
0,5 / 10
полуавтоматический, при отсутствии давления открыт
0,304
1); 3)
R412006193
G 1/4
2100
1,5 / 16
0,5 / 10
автоматический, при отсутствии давления открыт
0,347
1); 3)
R412006194
G 1/4
2100
0 / 16
0,5 / 10
автоматический, при отсутствии давления закрыт
0,347
1); 3)
R412006195
G 1/4
2100
1,5 / 16
0,5 / 16
полуавтоматический, при отсутствии давления открыт
0,304
1); 3)
R412006236
G 1/4
2100
1,5 / 16
0,5 / 16
автоматический, при отсутствии давления открыт
0,347
1); 3)
R412006237
G 1/4
2100
0 / 16
0,5 / 16
автоматический, при отсутствии давления закрыт
0,347
1); 3)
R412006238
G 3/8
2600
1,5 / 16
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,347
1); 3)
R412006184
G 3/8
2600
1,5 / 16
0,5 / 8
автоматический, при отсутствии давления открыт
0,347
1); 3)
R412006185
G 3/8
2600
0 / 16
0,5 / 8
автоматический, при отсутствии давления закрыт
0,347
1); 3)
R412006186
G 3/8
2600
1,5 / 16
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,523
2)
R412006190
G 3/8
2600
1,5 / 16
0,5 / 8
полуавтоматический, при отсутствии давления открыт
0,655
2)
R412006191
G 3/8
2600
0 / 16
0,5 / 8
автоматический, при отсутствии давления закрыт
0,575
2)
R412006192
G 3/8
2600
1,5 / 16
0,5 / 10
полуавтоматический, при отсутствии давления открыт
0,523
1); 3)
R412006203
G 3/8
2600
1,5 / 16
0,5 / 10
автоматический, при отсутствии давления открыт
0,655
1); 3)
R412006204
G 3/8
2600
0 / 16
0,5 / 10
автоматический, при отсутствии давления закрыт
0,575
1); 3)
R412006205
G 3/8
2600
1,5 / 16
0,5 / 16
полуавтоматический, при отсутствии давления открыт
0,523
1); 3)
R412006239
G 3/8
2600
1,5 / 16
0,5 / 16
автоматический, при отсутствии давления открыт
0,655
1); 3)
R412006240
G 3/8
2600
0 / 16
0,5 / 16
автоматический, при отсутствии давления закрыт
0,575
1); 3)
R412006241
Манометр следует заказать отдельно
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: Полиамид
Номинальный расход Qn при p1=6,3 бар и Δp = 1 бар

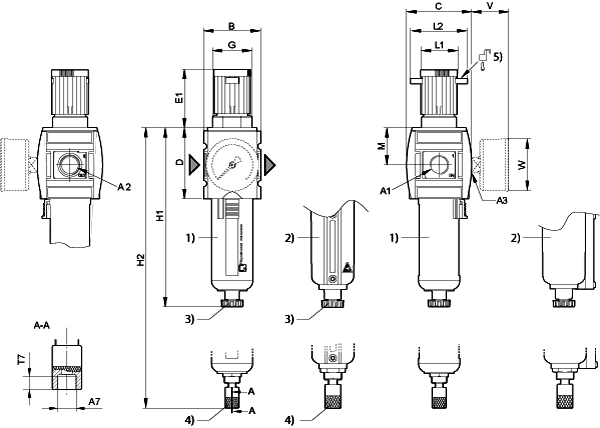

A1 = Вход
A2 = Выход
A3 = Присоединение манометра
1) Пластмассовый резервуар и полимерный защитный кожух со смотровым окном
2) Металлическийрезервуар
3) Полуавтоматический спуск конденсата
4) Автоматический спуск конденсата
5) Возможность крепления для навесных замков; дуга макс. Ø 8

A1
A2
A3
A7
B
C
D
E1
G
H1
H2
L1
L2
 M T7 V W
G 1/4
G 1/4
G 1/4
G 1/8
52
59
65
57,9
M36x1,5
163,5
--
34
54
 34 8,5 37 50
G 1/4
G 1/4
G 1/4
G 1/8
52
59
65
57,9
M36x1,5
--
180,5
34
54
 34 8,5 37 50
G 3/8
G 3/8
G 1/4
G 1/8
52
59
65
57,9
M36x1,5
163,5
--
34
54
 34 8,5 37 50
G 3/8
G 3/8
G 1/4
G 1/8
52
59
65
57,9
M36x1,5
--
180,5
34
54
 34 8,5 37 50

Расходная характеристика
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
Фильтры-регуляторы AS2-FRE
