► Ø 16 - 63 mm ► Присоединения: M7 - G 3/8 ► двойного действия ► с магнитными поршнями ► Направляющая с шариковой шиной ► Heavy Duty ► Демпфирование: пневматический, регулируемый ► Easy‒2‒Combine-совместим, с набором для монтажа
Рабочее давление мин./макс.
4 bar / 8 bar
Окружающаятемпература мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
5 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Давление для определения усилия поршня
6,3 бар
Материалы:
Корпус цилиндра
Алюминий, анодированный
Крышки
Алюминий, анодированный
Уплотнения
Полиуретан
Уплотнительные планки
Полиуретан; Нержавеющая сталь
Направляющий стол
Алюминий, анодированный
Направляющая шина
сталь, закаленная
На рисунке изображен пример конфигурации. Поэтому поставляемый продукт может отличаться от данного изображения.
Технические примечания
■
Точка росы при номинальном давлении должна лежать, по крайней мере, на 15 °C ниже температуры окружающей и рабочей среды, и должна составлять макс. 3 °C.
■
Поставляемый продукт заправлен смазкой на весь срок службы.
■
Для точной установки конечного положения применяйте гидравлические амортизаторы.
Поршень Ø
[мм]
16
25
32
40
50
Усилие поршня
[Н]
127
309
507
792
1237
Длина демпфирования
[мм]
20
20
20
20
20
Энергия демпфирования
[J]
1,5
4
7
10
15
Макс. скорость
[м/с]
2
2
2
2
2
Вес
0 мм ход
[кг]
1,62
2,96
3,9
6,58
8,94
+10 мм ход
[кг]
0,047
0,071
0,086
0,128
0,162
Макс. ход
[мм]
1800
4300
4300
4300
4300
Поршень Ø
[мм]
63
Усилие поршня
[Н]
1964
Длина демпфирования
[мм]
20
Энергия демпфирования
[J]
25
Макс. скорость
[м/с]
2
Вес
0 мм ход
[кг]
11,75
+10 мм ход
[кг]
0,193
Макс. ход
[мм]
3700
Поршень Ø
Присоединения
16
M7
25
G 1/8
32
G 1/8
40
G 1/4
50
G 1/4
Ход 200
R480156949
R480149659
R480154726
R480155259
-
300
R480156950
R480149553
R480148820
R480154424
-
400
R480156951
R480150759
R480148602
R480154425
R480155175
500
R480147724
R480147725
R480147726
R480147727
R480147728
600
R480156953
R480153574
R480148603
R480148971
R480146987
700
R480156954
R480156959
R480154001
R480149554
R480156943
800
-
R480155572
R480150325
R480156710
R480149774
900
-
-
R480156963
R480156969
R480156944
1000
-
-
R480148582
R480150515
R480149030
Произвольные длины хода
Поршень Ø
Присоединения
63
G 3/8
Ход 200
-
300
-
400
R480156946
500
R480147729
600
R480156947
700
R480149638
800
R480154379
900
R480149592
1000
R480149031
Произвольные длины хода
Допустимые усилия Fx, Fy, Fz и моменты Mx, My, Mz
При моментах, одновременно воздействующих на цилиндр, эта формула должна быть дополнительно проверена при максимальных моментах. В стадии демпфирования движения возникают дополнительные усилия, которые необходимо учитывать. Используйте, пожалуйста, программу вычислений цилиндров, которую можно найти в Интернете: http://www.aventics.com.
Статический
Поршень Ø
Fx [N]
Fy [N]
Fz [N]
Mx [Nm]
My [Nm]
Mz [Nm]
16
1640
1640
4284
34
138
53
25
2640
2640
7810
100
336
114
32
3760
3760
9952
154
502
190
40
6840
6840
13922
254
764
376
50
6840
6840
13922
254
924
455
63
6840
6840
13922
254
1120
551
Динамическое
Поршень Ø
Mx [Nm]
My [Nm]
Mz [Nm]
16
34
138
53
25
100
336
114
32
154
502
190
40
254
764
376
50
254
924
455
63
254
1120
551
Рекомендуемые значения для ожидаемого срока службы при ресурсе 3200 км

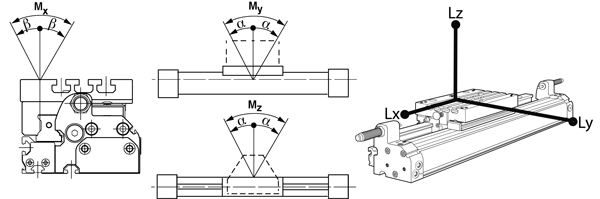

Макс. зазор и рекомендованная макс. длина плеча рычага
L = Плечо рычага
Поршень Ø
α
β
Lx
Ly
Lz
16
<0,1°
<0,2°
260
260
260
25
<0,1°
<0,2°
344
344
344
32
<0,1°
<0,2°
404
404
404
40
<0,1°
<0,2°
440
440
440
50
<0,1°
<0,2°
532
532
532
63
<0,1°
<0,2°
644
644
644

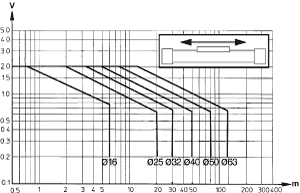

Диаграмма ограничения для пневматического демпфирования при горизонтальном монтаже

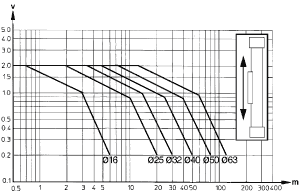

Диаграмма ограничения для пневматического демпфирования при вертикальном монтаже
v = Скорость поршня [м/сек]
m = Демпфируемая масса [кг]
Значения парообразной массы m и скорости поршня v должны лежать на кривой выбранного диаметра поршня или под ней.

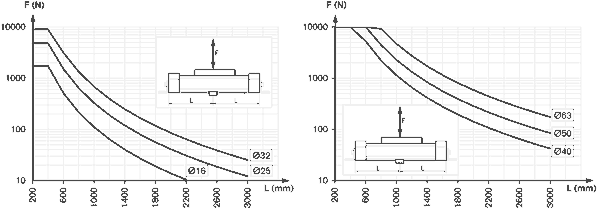

Опорная длина
Макс. опорная длина L [мм] как функция от F [Н] при прогибе 0,5 мм

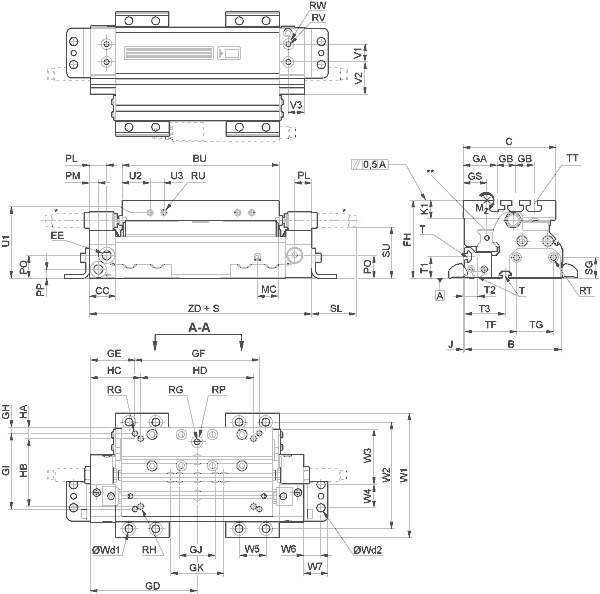

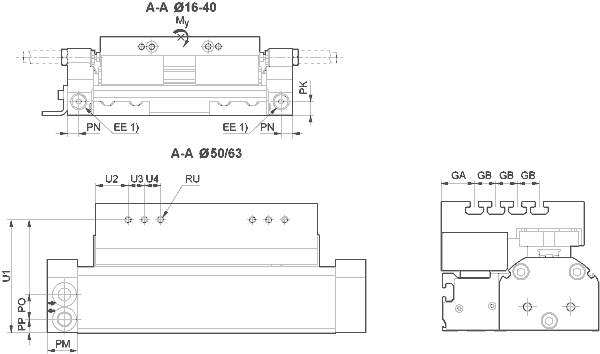

Ø 16 - 63 мм, Габариты в мм
S = Ход
T = Тип пазового сухаря
TT = Тип пазового сухаря
* Амортизатор на крышке устанавливается опционально для диаметров 16-40
** RTC-HD 16 & 25: смазочная масленка воронкообразной формы с резьбой M3
RTC-HD 32 - 63: смазочная масленка DIN 71412 с резьбой M6
1) дополнительная подача воздуха
На рисунке изображен пример конфигурации. Поэтому поставляемый продукт может отличаться от данного изображения.
Поршень Ø
B
C
BU
CC
EE
FH
GA
GB
GD
GE
GF
GH
GI
16
82
82
122
28
M7
60
27
20
93,5
43,5
100
5
20/20/20
25
103
99,5
147
28
G 1/8
70
26
20
107,5
52,5
110
16
20/40
32
105
100
170
28
G 1/8
83,8
36,5
20
120
50
140
6,7
85
40
132
