Пневмодроссель М5 - Ф4
Главная / Поточные и запорные клапаны / Пневмодроссели с обратным клапаном / Пневмодроссели с обратным клапаном. Дросселирование по входу
Цена: 1 400.24 руб.
На складе: под заказ
Код товара: R412010581
Рабочее давление мин./макс. 0,5 bar / 10 bar
Окружающая ­температура мин./макс. +0°C / +60°C
Температура среды мин./макс. +0°C / +60°C
Рабочая среда Сжатый воздух

Материалы:
Корпус  Полиамид
Прокладка  Акрилонитрил-бутадиен-каучук
Присоединение  Латунь,  никелированная


Порт 1
Порт 2
Дросселирующее отверстие
Ø
Qn
1 → 2
Вес
Рис.
Номер материала



[mm]
[l/min]
[kg]


Ø 4
M5
2
70
0,005
Fig. 1
R412010581
Номинальный расход Qn при 6 бар и Δp = 1 бар

Габариты
1) Рекомендуемый момент затяжки MA: 1,1 Нм -0,2

Порт G
A
Ø B
C
D
Ø E
F
G
H
I
Ø J
SW
Ø 4
M5
4
21,8
4
9
15,9
20,4
12
7,5
8,7
7

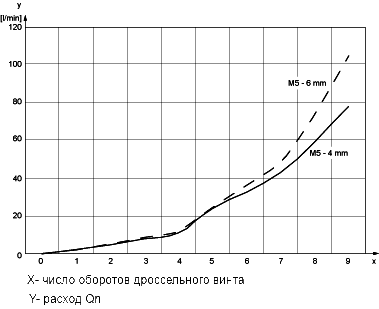

Pасходная характеристика
x = число оборотов дроссельного винта
y = расход Qn


Пневмодроссель М5 - Ф4
