3/2 -пневмораспределитель, Cерия ST
Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Cерия ST / 3/2 -пневмораспределитель, Cерия ST
Цена: не определена
На складе: под заказ
Код товара: 08204020XX
Конструкция Золотниковый клапан
  с нулевым перекрытием
Принцип уплотнения прецизионное уплотнение, гильза и стальной золотник притерты
Рабочее давление мин./макс. -0,95 bar / 10 bar
Окружающая­ температура мин./макс. -15°C / +80°C
Температура среды мин./макс. -15°C / +80°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 5 mg/m³ - 25 mg/m³
Крепежный винт M4 с внутренним шестигранником
Момент затяжки крепежного винта 2,5 Nm

Материалы:
Корпус  Нержавеющая сталь,  закаленная
Резьбовая втулка  Латунь


Нажимной ­элемент
Присоединение сжатого воздуха
Qn
Управляющее усилие+
Мин.
Давление управления мин./макс.
Материал: Нажимной элемент
Номер материала


Вход
Выход
Сброс
сж.воз
духа
[l/min]
[N]
[bar]


Толкатель
G 1/8
G 1/8
G 1/8
280
5
2 / 10
Нержавеющая сталь
0820402008
Контактный ролик
G 1/8
G 1/8
G 1/8
280
3
2 / 10
Полиоксиметилен
0820402009
Контактный ролик с ломающимся рычагом
G 1/8
G 1/8
G 1/8
280
3
2 / 10
Полиоксиметилен
0820402010
Клавиша
G 1/8
G 1/8
G 1/8
280
3
2 / 10
Полиамид
0820402011
Панельный монтаж
G 1/8
G 1/8
G 1/8
280
-
2 / 10
Полиоксиметилен
R422002212
...Номер материала
Вес
[kg]
Рис.
Прим.
... 0820402008
0,17
Fig. 1
-
... 0820402009
0,17
Fig. 2
-
... 0820402010
0,18
Fig. 3
-
... 0820402011
0,18
Fig. 4
-
... R422002212
0,18
Fig. 5
1); 2)
1) Кнопка управления заказывается отдельно
2) Не комбинируется с грибковой нажимной кнопкой с фиксацией и деблокировкой поворотом R412012741
Номинальный расход Qn при 6 бар и Δp = 1 бар

Управляющее усилие+
F = Усилие нажима
Pr = Давление возврата

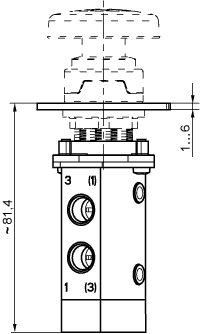

Габариты,  Fig. 1,  Базовый клапан
1) Ход 2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе
Для всех видов включения действительны габариты базового клапана.

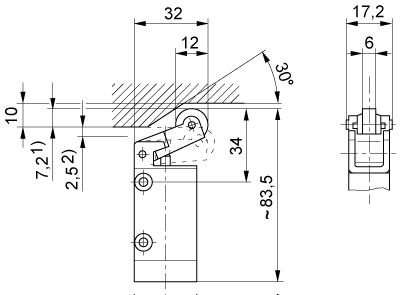

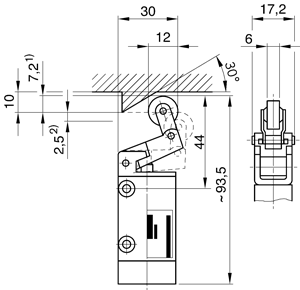

Габариты,  Fig. 2
1) Ход 2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе

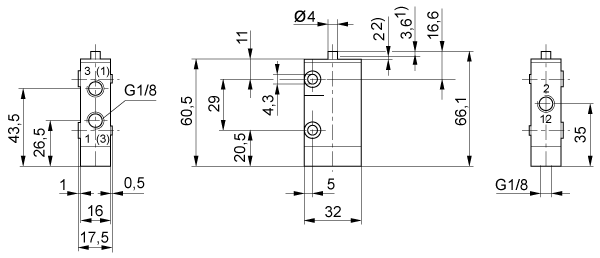

Габариты,  Fig. 3
1) Ход 2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе

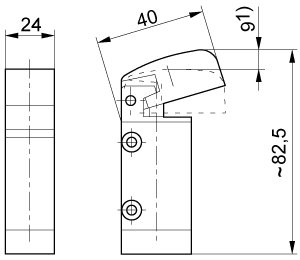

Габариты,  Fig. 4
1) Ход
Крепление посредством 2 сквозных отверстий в корпусе

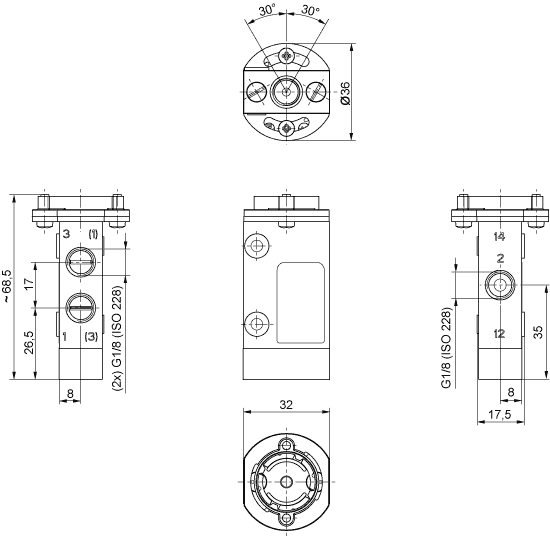

Габариты,  Fig. 5
Не комбинируется с грибковой нажимной кнопкой с фиксацией и деблокировкой поворотом R412012741

Общий чертеж,  Fig. 5

Габариты,  Вырез в передней панели
3/2 -пневмораспределитель, Cерия ST
