1) без кабельной розетки
2) Базовый клапан без катушки
3) С защитой от переполюсовки
4) Опциональный ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

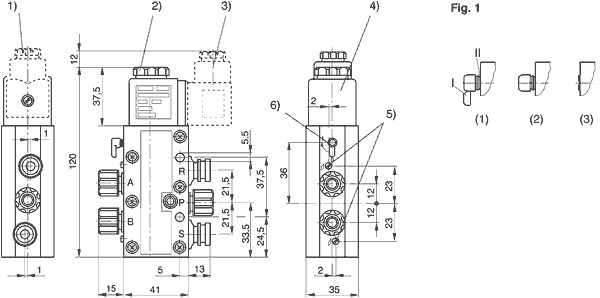

Габариты
1) Винтовое соединение сальника M16x1,5
2) Внутренняя резьба M5 доступна под колпаком
3) Кабельная розетка может поворачиваться на 90°
4) Катушка соответственно может переставляться на 45°
5) Дроссельный винт для удаления воздуха 5 (R) и 3 (S)
6) Вспомогательное ручное дублирование и индикация положения
Рис. 1: Вспомогательное ручное дублирование :
Ручной привод: (1) С фиксированием - нажать и повернуть в положение 1 (2) Без фиксирования - отделить сегмент I - только нажать
Привод с помощью инструмента: (3) С фиксированием - отделить сегменты до II, нажать с помощью инструмента и повернуть в положение 1
