5/2-пневмораспределитель, Cерия 740
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Серия 740 / 5/2-пневмораспределитель, Cерия 740
Цена: не определена
На складе: под заказ
Код товара: 572747XXXX
Конструкция Мембранный клапан
Принцип уплотнения с уплотнениями из эластичных материалов
Принцип блокировки Конструкция шайбы, Монтажная плита 1-местная
Монтаж на планке ­коллективного присоединения PRS-планка
Рабочее давление мин./макс. 2 bar / 10 bar
Окружающая­ температура мин./макс. -15°C / +50°C
Температура среды мин./макс. -15°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 1100 l/min
Стандартное электрическое соединение EN 175301-803:2006
Степень защиты С соединением IP65
Индекс совместимости См. таблицу внизу
Длительность включения 100 %
Тип. время включения 16 ms
Тип. время выключения 36 ms
Вес См. таблицу внизу

Материалы:
Корпус  Полиоксиметилен; Полиариламид
Уплотнения  Акрилонитрил-бутадиен-каучук


ВРУ
Присоединение­ сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Мощность удержания
Номер материала


Вход
Выход
Сброс
сж.воз
духа
пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц
пост. тока
[W]
Пер. ток 50 Гц
[ВA]

Ø 10x1
Ø 10x1
M14x1
24 В
-
-
2,1
-
5727470220
-
230 В
230 В
4,18
5727475280
Ø 10x1
Ø 10x1
M14x1
-
-
-
2,1
-
5727475302
...Номер материала
Мощность удержания
Мощность
включения
Мощность
включения
Индекс совместимости
Вес
Прим.
...
Пер. ток 60 Гц
[ВA]
Пер. ток 50 Гц
[ВA]
Пер. ток 60 Гц
[ВA]

[кг]

... 5727470220
-
-
-
13, 14
0,33
1); 3)
... 5727475280
3,3
6,6
5,5
14
0,325
... 5727475302
-
-
-
14
0,236
2); 4)
ВРУ = вспомогательное ручное управление
1) без кабельной розетки
2) Базовый клапан без катушки
3) С защитой от переполюсовки
4) Опциональный ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

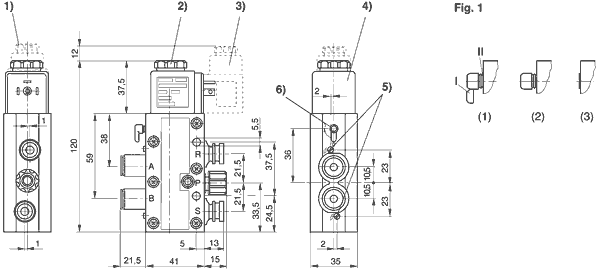

Габариты
1) Винтовое соединение сальника M16x1,5
2) Внутренняя резьба M5 доступна под колпаком
3) Кабельная розетка может поворачиваться на 90°
4) Катушка соответственно может переставляться на 45°
5) Дроссельный винт для удаления воздуха 5 (R) и 3 (S)
6) Вспомогательное ручное дублирование и индикация положения
Рис. 1: Вспомогательное ручное дублирование :
Ручной привод: (1) С фиксированием - нажать и повернуть в положение 1 (2) Без фиксирования - отделить сегмент I - только нажать
Привод с помощью инструмента: (3) С фиксированием - отделить сегменты до II, нажать с помощью инструмента и повернуть в положение 1
