5/2-пневмораспределитель, Cерия 581, размер 3
Главная / Пневмораспределители / Пневмораспределители с пневматическим управлением, согласно стандарту / ISO 5599-1, размер 3, серия 581 / 5/2-пневмораспределитель, Cерия 581, размер 3
Цена: не определена
На складе: под заказ
Код товара: 58131XX000
Стандарты ISO 5599-1
ATEX 2G Ex mb II T4
2D Ex tD A21 T130°C
Конструкция Золотниковый клапан
Принцип уплотнения с уплотнениями из эластичных материалов
Принцип блокировки Монтажная плита 1-местная
Рабочее давление мин./макс. -0,95 bar / 16 bar
Окружающая ­температура мин./макс. -20°C / +70°C
Температура среды мин./макс. -20°C / +70°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Присоединения ­сжатого воздуха Монтажная плита ISO 5599-1
Крепежный винт с внутренним шестигранником
Момент затяжки крепежного винта 10 Nm

Материалы:
Корпус  Алюминий
Уплотнения  Акрилонитрил-бутадиен-каучук


Пропускная способность
C
Qn
Давление управления
мин./макс.
Вес
Рис.
Прим.
Номер материала

[л/(с*бар)]
[l/min]
[бар]
[кг]



18,9
4800
3 / 16
0,85
-
-
5813130000
Fig. 1
5813140000
18,9
4800
3 / 16
0,85
-
1)
5813131000
Fig. 1
5813141000
Fig. 1 Крышка клапана, с двумя позициями присоединения, для монтажа модулей логики управления Серия 551.
Может быть создана только одна позиция клапана.
1) с дросселем
Присоединение 12 должно быть связано с атмосферой
Номинальный расход Qn при 6 бар и Δp = 1 бар

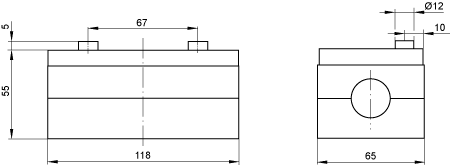

Габариты

Fig. 1,  Расположение отверстий для модуля логики управления
5/2-пневмораспределитель, Cерия 581, размер 3
