2х3/2-пневмораспределитель, Cерия LS04-AF
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия LS04 / 2х3/2-пневмораспределитель, Cерия LS04-AF
Цена: не определена
На складе: под заказ
Код товара: R4221005XX
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Рабочее давление мин./макс. 3 bar / 8 bar
Окружающая­ температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn См. таблицу внизу
Класс защиты согласно DIN EN 61140
электрически		 Класс III
Степень защиты С соединением IP50
Схемная защита Z-диод
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Тип. время включения 12 ms
Тип. время выключения 20 ms
Излучение помех согласно EN 61000-6-4:2002
Помехозащищенность согласно IEC 61000-6-2:2005
Крепежный винт M3
Момент затяжки крепежного винта 0,5 Nm
Вес 0,054 kg

Материалы:
Корпус  Полиоксиметилен
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук; Полиуретан



ВРУ
Присоединение сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность
 Пропускная способность Показатель расхода Номер материала



Вход
Выход
Сброс
сж.воз
духа
пост. тока
пост. тока [W]
 b С [л/(с*бар)] Qn [l/min]

Н.О./Н.О.
Ø 4
Ø 4
Ø 4
24 В
0,7
 0,4 0,8
175
R422100571
Н.З./Н.З.
Ø 4
Ø 4
Ø 4
24 В
0,7
 0,4 0,8
180
R422100579
Н.З./Н.О.
Ø 4
Ø 4
Ø 4
24 В
0,7
 0,4 0,8
175
R422100587
Н.О./Н.О.
Ø 6
Ø 6
Ø 6
24 В
0,7
 0,25 1,2
250
R422100572
Н.З./Н.З.
Ø 6
Ø 6
Ø 6
24 В
0,7
 0,3 1,5
310
R422100580
Н.З./Н.О.
Ø 6
Ø 6
Ø 6
24 В
0,7
 0,25 1,2
250
R422100588
ВРУ = вспомогательное ручное управление
Номинальный расход Qn при 6 бар и Δp = 1 бар

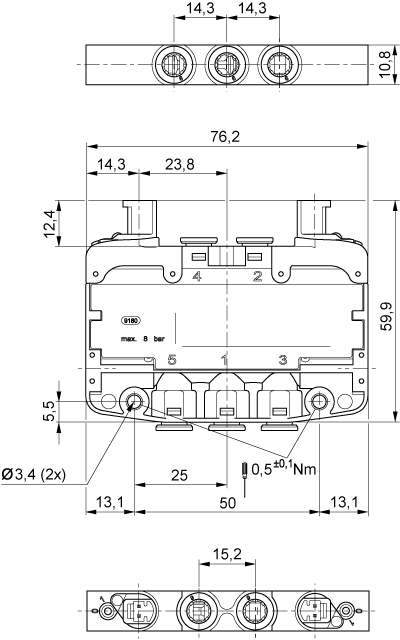

Габариты

2х3/2-пневмораспределитель, Cерия LS04-AF
