5/3-пневмораспределитель, Cерия CD12

Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Серия CD12 / 5/3-пневмораспределитель, Cерия CD12

Цена: не определена

На складе: под заказ
Код товара: R4120002XX

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Рабочее давление мин./макс.	См. таблицу внизу
Давление управления мин./макс.	См. таблицу внизу
Окружающая температура мин./макс.	См. таблицу внизу
Температура среды мин./макс.	См. таблицу внизу
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Номинальный поток Qn	См. таблицу внизу
Номинальный поток 1 ▶ 2	См. таблицу внизу
Номинальный поток 2 ▶ 3	См. таблицу внизу
Присоединениесжатого воздуха	согласно ISO 228-1
	с отдельным выхлопом воздуха из линии управления
Стандартное электрическое соединение	EN 175301-803:2006
Степень защиты С соединением	См. таблицу внизу
Индекс совместимости	См. таблицу внизу
Длительность включения	100 %
Вес	См. таблицу внизу

Материалы:

Корпус	Алюминий; Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук; Полиуретан

	ВРУ	Присоединение сжатого воздуха					Рабочее напряжение			Номер материала
		Вход	Выход	Сброс сж.воз духа	Предварительное управление Вход	Предварительное управление	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц
	-	G 1/2	G 1/2	G 1/2	G 1/8	-	-	-	-	R412000151
		G 1/2	G 1/2	G 1/2	-	M5	24 В	-	-	R412000224
							-	110 В	110 В	R412000225
							-	230 В	230 В	R412000230
	-	G 1/2	G 1/2	G 1/2	-	-	-	-	-	R412000237
		G 1/2	G 1/2	G 1/2	G 1/8	M5	24 В	-	-	5725680220
							-	110 В	110 В	5725685270
							-	230 В	230 В	5725685280
	-	G 1/2	G 1/2	G 1/2	G 1/8	-	-	-	-	5725685202

...Номер материала	Потребляемая мощность	Мощность удержания	Мощность удержания	Мощность включения	Мощность включения	Показатель расхода			Рабочее давление мин./макс.	Давление управления мин./макс.	Окружающая температура мин./макс.
...	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц	Пер. ток 50 Гц	Пер. ток 60 Гц	Qn	Qn 1▶2	Qn 2▶3
...	[W]	[ВA]	[ВA]	[ВA]	[ВA]	[l/min]			[бар]	[бар]	[°C]
... R412000151	-	-	-	-	-	3800	3800	3800	-0,95 / 16	3 / 16	-15 / +70
... R412000224	2,1	-	-	-	-	-	3600	4100	3 / 10	3 / 10	-15 / +50
... R412000225	-	4,3	3,3	6,8	5,7
... R412000230	-	4,4	3,5	6,9	6,2
... R412000237	-	-	-	-	-	-	3600	4100	3 / 16	3 / 16	-15 / +70
... 5725680220	2,1	-	-	-	-	-	3600	4100	-0,95 / 16	3 / 10	-15 / +50
... 5725685270	-	4,3	3,3	6,8	5,7
... 5725685280	-	4,4	3,5	6,9	6,2
... 5725685202	-	-	-	-	-	-	3600	4100	-0,95 / 16	3 / 16	-15 / +70

...Номер материала	Температура среды мин./макс.	Время включения	Время выключения	Индекс совместимости	Степень защиты	Вес	Прим.
...	[°C]	[мс]	[мс]			[кг]
... R412000151	-15 / +70	-	-	-	-	1	3); 4); 7)
... R412000224	-15 / +50	37	97	13, 14	IP65	1,3	2); 6)
... R412000225
... R412000230
... R412000237	-15 / +70	-	-	-	-	1	2); 4); 7)
... 5725680220	-15 / +50	37	97	13, 14	IP65	1,3	3); 6)
... 5725685270
... 5725685280
... 5725685202	-15 / +70	-	-	-	-	1	3); 4); 7)

ВРУ = вспомогательное ручное управление

1) Колпачок для удаления воздуха

2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
4) Базовый клапан без клапана управления
5) Базовый клапан без катушки
6) С защитой от переполюсовки
7) Опциональный ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

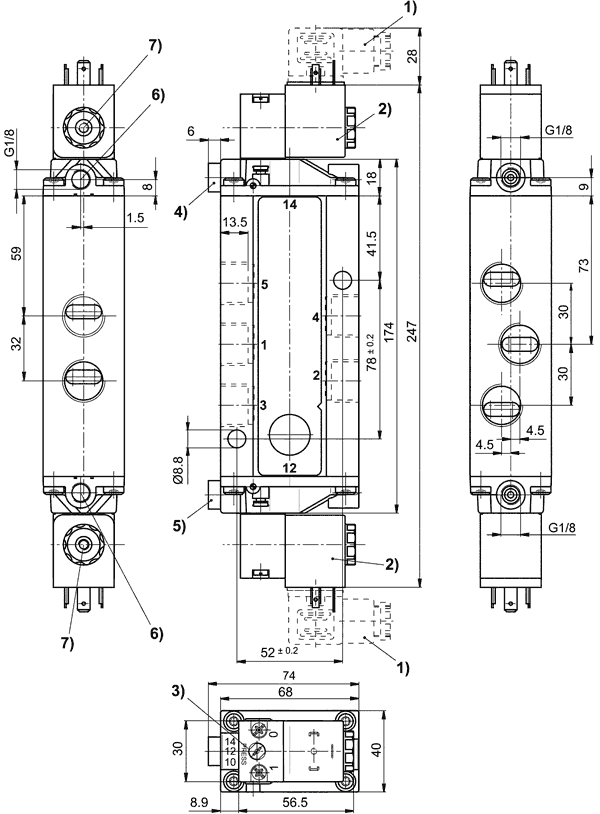

Габариты

1) Кабельная розетка 2) Катушка может поворачиваться соотв. на 90° 3) Вспомогательное ручное дублирование 4) Присоединение X, стр. 14 5) Присоединение X, стр. 12 6) Присоединение X, стр. 14 7) Пилотный клапан отводимого воздуха, M5
