со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 10 bar
Подача давления
односторонний
Объем резервуара фильтра
125 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
450 cm³
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Макс. Собственный расход воздуха
0,5 l/min
Материалы:
Корпус
Алюминий-литье под давлением
Передняя панель
Цинковое литье под давлением
Уплотнения
Акрилонитрил-бутадиен-каучук
Вкладыш фильтра
Полиэтилен
Присоединение
Выпуск конденсата
Вес
[kg]
Прим.
Номер материала
G 3/4
полуавтоматический, при отсутствии давления открыт
5,2
1)
0821300886
G 3/4
полуавтоматический, при отсутствии давления открыт
5,3
1); 3)
0821300887
G 3/4
полуавтоматический, при отсутствии давления открыт
5,5
2)
0821300888
G 3/4
автоматический, при отсутствии давления открыт
5,23
1)
0821300889
G 3/4
автоматический, при отсутствии давления открыт
5,33
1); 3)
0821300890
G 3/4
автоматический, при отсутствии давления открыт
5,53
2)
0821300891
G 1
полуавтоматический, при отсутствии давления открыт
5,2
1)
0821300892
G 1
полуавтоматический, при отсутствии давления открыт
3,93
1); 3)
0821300893
G 1
полуавтоматический, при отсутствии давления открыт
5,5
2)
0821300894
G 1
автоматический, при отсутствии давления открыт
5,23
1)
0821300895
G 1
автоматический, при отсутствии давления открыт
5,33
1); 3)
0821300896
G 1
автоматический, при отсутствии давления открыт
5,53
2)
0821300897
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: сталь

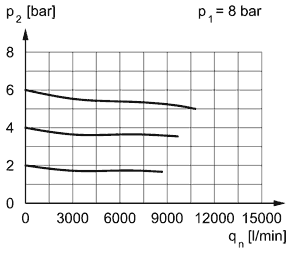

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
