со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 10 bar
Подача давления
односторонний
Объем резервуара фильтра
125 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
450 cm³
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Макс. Собственный расход воздуха
0,5 l/min
Материалы:
Корпус
Алюминий-литье под давлением
Передняя панель
Цинковое литье под давлением
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Вкладыш фильтра
Полиэтилен
Присоединение
Выпуск конденсата
Вес
[kg]
Прим.
Номер материала
G 3/4
полуавтоматический, при отсутствии давления открыт
3,83
1)
0821300871
G 3/4
полуавтоматический, при отсутствии давления открыт
3,93
1); 3)
0821300872
G 3/4
полуавтоматический, при отсутствии давления открыт
4,13
2)
0821300873
G 3/4
автоматический, при отсутствии давления открыт
3,86
1)
0821300874
G 3/4
автоматический, при отсутствии давления открыт
3,96
1); 3)
0821300875
G 3/4
автоматический, при отсутствии давления открыт
4,16
2)
0821300876
G 1
полуавтоматический, при отсутствии давления открыт
3,83
1)
0821300877
G 1
полуавтоматический, при отсутствии давления открыт
3,93
1); 3)
0821300878
G 1
полуавтоматический, при отсутствии давления открыт
4,13
2)
0821300879
G 1
автоматический, при отсутствии давления открыт
3,86
1)
0821300880
G 1
автоматический, при отсутствии давления открыт
3,96
1); 3)
0821300881
G 1
автоматический, при отсутствии давления открыт
4,16
2)
0821300882
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: сталь

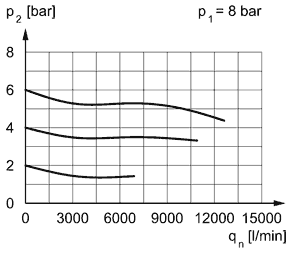

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
