| Блок подготовки воздуха AS3-ACD |
На складе: под заказ
Код товара: R412007XXX
| Конструкция |
2-секционный, может быть смонтирован в блок |
| Cоставные части |
Регулятор давления с фильтром, Масленка |
| Номинальный поток Qn |
3500 l/min |
| Монтажное положение |
вертикальный |
| Рабочее давление мин./макс. |
См. таблицу внизу |
| Рабочая среда |
Сжатый воздух
Нейтральные газы |
| Температура среды мин./макс. |
-10°C / +50°C |
| Окружающая температура мин./макс. |
-10°C / +50°C |
| Тип регулятора |
Мембранные регулирующие клапаны |
| Функция регулятора |
со сбросом излишнего давления из вторичного контура при превышении давления настройки |
| Диапазон регулирования мин./макс. |
0,5 bar / 8 bar |
| Подача давления |
односторонний |
| Объем резервуара фильтра |
49 cm³ |
| Элемент фильтра |
заменяемый |
| Выпуск конденсата |
См. таблицу внизу |
| Объем резервуара маслораспылителя |
80 cm³ |
| Вид наполнения |
ручное наполнение маслом
полуавтоматическое наполнение маслом во время работы |
| Сорт масла |
HLP 68 (DIN 51 524 - ISO VG 68)
HLP 32 (DIN 51 524 - ISO VG 32) |
| Корпус |
Полиамид |
| Передняя панель |
Акрилонитрил-бутадиенстирол |
| Уплотнения |
Акрилонитрил-бутадиен-каучук |
| Резьбовая втулка |
Цинковое литье под давлением |
| Защитная сетка |
Полиамид |
| Вкладыш фильтра |
Полиэтилен |
|
|
G 3/8
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
1,02
|
1)
|
R412007298
|
|
G 3/8
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
1,07
|
1)
|
R412007299
|
|
G 3/8
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
1,07
|
1)
|
R412007300
|
|
G 3/8
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
1,87
|
2)
|
R412007304
|
|
G 3/8
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
1,92
|
2)
|
R412007305
|
|
G 3/8
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
1,91
|
2)
|
R412007306
|
|
G 1/2
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
1,02
|
1)
|
R412007307
|
|
G 1/2
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
1,07
|
1)
|
R412007308
|
|
G 1/2
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
1,07
|
1)
|
R412007309
|
|
G 1/2
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
1,83
|
2)
|
R412007313
|
|
G 1/2
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
1,87
|
2)
|
R412007314
|
|
G 1/2
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
1,75
|
2)
|
R412007315
|
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением

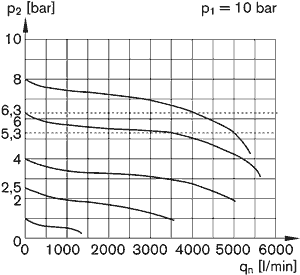

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
 |
|

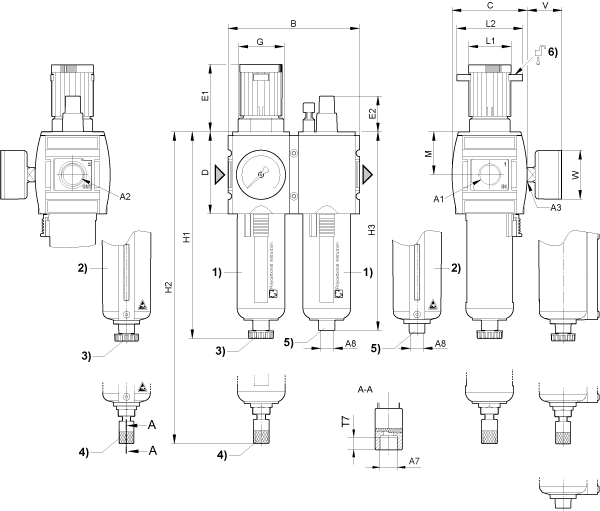

G 3/8
G 1/2
|
G 3/8
G 1/2
|
G 1/4
|
G 1/8
|
G 1/8
|
126
|
74
|
80
|
63,5
|
27,5
|
M42x1,5
|
189,5
|
206
|
|
| |
|
