Блок подготовки воздуха AS1-ACD-G014-GAI-080-PNB-HO-05.00-PNB
Главная / Блоки подготовки воздуха / Блоки подготовки воздуха и компоненты / Серия AS1 / Блок подготовки воздуха AS1-ACD
Цена: 7 586.32 руб.
На складе: под заказ
Код товара: R412014672
Конструкция 2-секционный, может быть смонтирован в блок
Cоставные части Регулятор давления с фильтром, Масленка
Монтажное положение вертикальный
Рабочее давление мин./макс. 2 bar / 12 bar
Рабочая среда Сжатый воздух
Нейтральные газы
Температура среды мин./макс. -10°C / +50°C
Окружающая ­температура мин./макс. -10°C / +50°C
Тип регулятора Мембранные регулирующие клапаны
Функция регулятора со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс. 0,5 bar / 8 bar
Подача давления односторонний
Объем резервуара фильтра 16 cm³
Элемент фильтра заменяемый
Выпуск конденсата См. таблицу внизу
Объем резервуара маслораспылителя 35 cm³
Вид наполнения ручное наполнение маслом
Сорт масла HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)

Материалы:
Корпус  Полиамид
Передняя панель  Акрилонитрил-бутадиенстирол
Уплотнения  Акрилонитрил-бутадиен-каучук
Резьбовая втулка  Цинковое литье под давлением
Ресиверы  Поликарбонат
Защитная сетка  Полиамид
Вкладыш фильтра  Cellpor


Присоединение
Qn
[l/min]
Выпуск конденсата
Вес
[kg]
Номер материала
G 1/4
700
полуавтоматический, при отсутствии давления открыт
0,504
R412014672
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

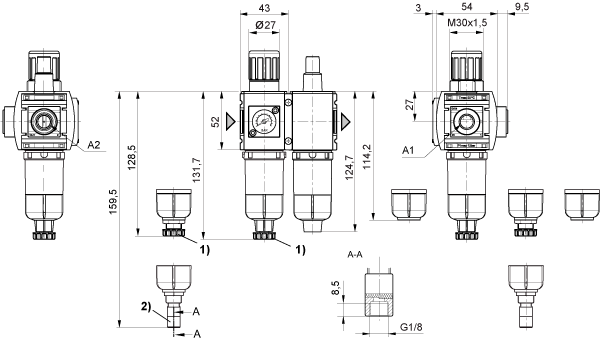

Габариты
A1 = Вход
A2 = Выход
1) Полуавтоматический спуск конденсата
2) Автоматический спуск конденсата

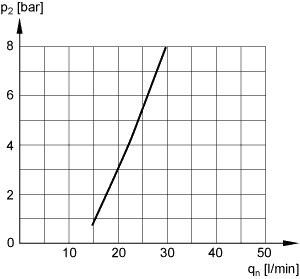

Граница срабатывания маслораспылителя
p2 = Вторичное давление
qn = Номинальный расход

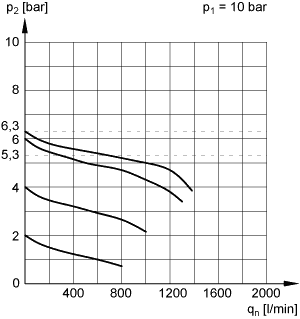

Расходная характеристика
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
Блок подготовки воздуха AS1-ACD-G014-GAI-080-PNB-HO-05.00-PNB
