со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 8 bar
Подача давления
односторонний
Объем резервуара фильтра
28 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
40 cm³
Вид наполнения
ручное наполнение маслом
полуавтоматическое наполнение маслом во время работы
Сорт масла
HLP 68 (DIN 51 524 - ISO VG 68)
HLP 32 (DIN 51 524 - ISO VG 32)
Материалы:
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Вкладыш фильтра
Полиэтилен
Присоединение
Qn
Рабочее давление
мин./макс.
Выпуск конденсата
Вес
Прим.
Номер материала
[l/min]
[bar]
[kg]
G 1/4
1400
2 / 16
полуавтоматический, при отсутствии давления открыт
0,78
1); 3)
R412006318
G 1/4
1400
2 / 16
полуавтоматический, при отсутствии давления открыт
0,78
2)
R412006324
G 1/4
1400
2 / 16
автоматический, при отсутствии давления открыт
0,825
1); 3)
R412006319
G 1/4
1400
2 / 16
автоматический, при отсутствии давления открыт
0,825
2)
R412006325
G 1/4
1400
0 / 16
автоматический, при отсутствии давления закрыт
0,825
1); 3)
R412006320
G 1/4
1400
0 / 16
автоматический, при отсутствии давления закрыт
0,825
2)
R412006326
G 3/8
1600
2 / 16
полуавтоматический, при отсутствии давления открыт
0,78
1); 3)
R412006327
G 3/8
1600
2 / 16
полуавтоматический, при отсутствии давления открыт
0,78
2)
R412006333
G 3/8
1600
2 / 16
автоматический, при отсутствии давления открыт
0,825
1); 3)
R412006328
G 3/8
1600
2 / 16
автоматический, при отсутствии давления открыт
0,825
2)
R412006334
G 3/8
1600
0 / 16
автоматический, при отсутствии давления закрыт
0,825
1); 3)
R412006329
G 3/8
1600
0 / 16
автоматический, при отсутствии давления закрыт
0,825
2)
R412006335
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: Полиамид
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

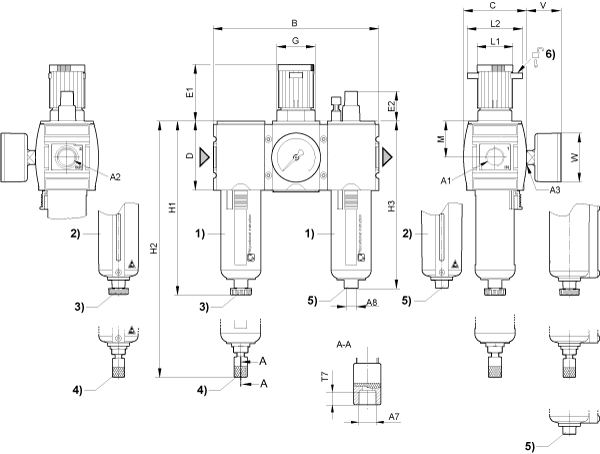

Габариты
A1 = Вход
A2 = Выход
A3 = Присоединение манометра
1) Пластмассовый резервуар и полимерный защитный кожух со смотровым окном
2) Металлический резервуар с визуальной индикацией
3) Полуавтоматический спуск конденсата
4) Автоматический спуск конденсата
5) Присоединение для полуавтоматического наполнения маслом
6) Возможность крепления для навесных замков; дуга макс. Ø 8
A1
A2
A3
A7
A8
B
C
D
E1
E2
G
H1
H2
G 1/4
G 3/8
G 1/4
G 3/8
G 1/4
G 1/8
G 1/8
156
59
65
57,9
29,5
M36x1,5
163,5
180,5
H3
M
L1
L2
T7
V
W
157
34
34
54
8,5
37
50

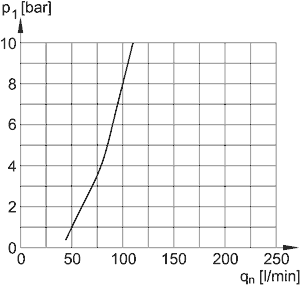

Граница срабатывания маслораспылителя
p1 = рабочее давление
qn = номинальный поток

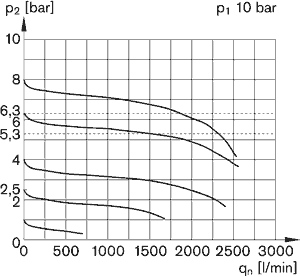

Расходная характеристика (p2: 0,5 - 8 bar)
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
