со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 10 bar
Подача давления
односторонний
Объем резервуара фильтра
25 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
50 cm³
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Материалы:
Корпус
Цинковое литье под давлением
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Вкладыш фильтра
Полиэтилен
Присоединение
Выпуск конденсата
Вес
[kg]
Прим.
Номер материала
G 1/4
полуавтоматический, при отсутствии давления открыт
1,19
1)
0821300450
G 1/4
автоматический, при отсутствии давления открыт
1,23
1)
0821300453
G 1/4
полуавтоматический, при отсутствии давления открыт
1,27
1); 3)
0821300451
G 1/4
автоматический, при отсутствии давления открыт
1,31
1); 3)
0821300454
G 1/4
полуавтоматический, при отсутствии давления открыт
1,54
2)
0821300452
G 1/4
автоматический, при отсутствии давления открыт
1,57
2)
0821300455
G 3/8
автоматический, при отсутствии давления открыт
1,57
2)
0821300485
G 3/8
полуавтоматический, при отсутствии давления открыт
1,19
1)
0821300480
G 3/8
автоматический, при отсутствии давления открыт
1,23
1)
0821300483
G 3/8
автоматический, при отсутствии давления открыт
1,31
1); 3)
0821300484
G 3/8
полуавтоматический, при отсутствии давления открыт
1,27
1); 3)
0821300481
G 3/8
полуавтоматический, при отсутствии давления открыт
1,54
2)
0821300482
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: сталь
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

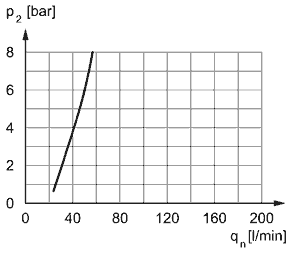

Диаграмма минимального потока (необходимого для функционирования масленки)
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход

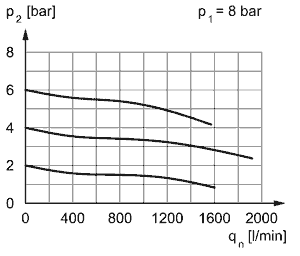

Расходная характеристика
p1 = рабочее давление
p2 = вторичное давление
qn = номинальный расход
