со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 10 bar
Подача давления
односторонний
Объем резервуара фильтра
25 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
50 cm³
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Материалы:
Корпус
Цинковое литье под давлением
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Вкладыш фильтра
Полиэтилен
Присоединение
Выпуск конденсата
Вес
[kg]
Прим.
Номер материала
G 1/4
полуавтоматический, при отсутствии давления открыт
0,85
1)
0821300400
G 1/4
автоматический, при отсутствии давления открыт
0,89
1)
0821300403
G 1/4
полуавтоматический, при отсутствии давления открыт
0,932
1); 3)
0821300401
G 1/4
автоматический, при отсутствии давления открыт
0,972
1); 3)
0821300404
G 1/4
полуавтоматический, при отсутствии давления открыт
1,2
2)
0821300402
G 1/4
автоматический, при отсутствии давления открыт
1,24
2)
0821300405
G 3/8
полуавтоматический, при отсутствии давления открыт
0,85
1)
0821300430
G 3/8
автоматический, при отсутствии давления открыт
0,89
1)
0821300433
G 3/8
полуавтоматический, при отсутствии давления открыт
0,932
1); 3)
0821300431
G 3/8
автоматический, при отсутствии давления открыт
0,972
1); 3)
0821300434
G 3/8
полуавтоматический, при отсутствии давления открыт
0,564
2)
0821300432
G 3/8
автоматический, при отсутствии давления открыт
1,24
2)
0821300435
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
Резервуар из цинкового литья под давлением со смотровым стеклом
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: сталь

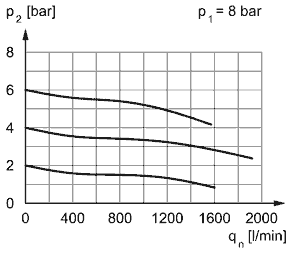

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

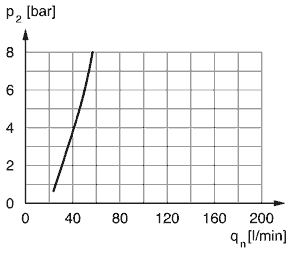

Диаграмма минимального потока (необходимого для функционирования масленки)
