3/2 -пневмораспределитель, Cерия ST
Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Cерия ST / 3/2 -пневмораспределитель, Cерия ST
Цена: не определена
На складе: под заказ
Код товара: 08204020XX
Конструкция Золотниковый клапан
  с нулевым перекрытием
Принцип уплотнения прецизионное уплотнение, гильза и стальной золотник притерты
Рабочее давление мин./макс. -0,95 bar / 10 bar
Окружающая­ температура мин./макс. -15°C / +80°C
Температура среды мин./макс. -15°C / +80°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 5 mg/m³ - 25 mg/m³
Крепежный винт M4 с внутренним шестигранником
Момент затяжки крепежного винта 2,5 Nm

Материалы:
Корпус  Нержавеющая сталь,  закаленная


Нажимной ­элемент
Присоединение ­сжатого воздуха
Qn
Управляющее усилие+
Мин.
Момент приведения ­в действие
Мин.
Номер материала


Вход
Выход
Сброс
сж.воз
духа
 [l/min]
 [N]
 [Nm]

Толкатель
G 1/8
G 1/8
G 1/8
280
11
-
0820402001
Контактный ролик
G 1/8
G 1/8
G 1/8
280
6,5
-
0820402002
Контактный ролик с ломающимся рычагом
G 1/8
G 1/8
G 1/8
280
6,5
-
0820402003
Клавиша
G 1/8
G 1/8
G 1/8
280
6,5
-
0820402004
Рычаг
G 1/8
G 1/8
G 1/8
280
-
0,02
0820402005
Контактный ролик
G 1/8
G 1/8
G 1/8
280
10
-
0820402016
Контактный ролик с угловым рычагом
G 1/8
G 1/8
G 1/8
280
25
-
0820402017
Толкатель
G 1/8
G 1/8
G 1/8
280
5
-
0820402019
Панельный монтаж
G 1/8
G 1/8
G 1/8
280
11
-
R422002211
...Номер материала
Материал: Нажимной элемент
Вес
Рис.
Прим.
...

[kg]


... 0820402001
Нержавеющая сталь
0,17
Fig. 1
-
... 0820402002
Полиоксиметилен
0,18
Fig. 2
-
... 0820402003
Полиоксиметилен
0,18
Fig. 3
-
... 0820402004
Полиамид
0,18
Fig. 4
-
... 0820402005
Полиамид
0,17
Fig. 5
-
... 0820402016
Полиоксиметилен
0,29
Fig. 6
-
... 0820402017
Полиоксиметилен
0,29
Рис. 7
-
... 0820402019
Нержавеющая сталь
0,17
Рис. 8
1)
... R422002211
Полиоксиметилен
0,18
Рис. 9
2)
1) Положение монтажа горизонтальное
2) Кнопка управления заказывается отдельно
Номинальный расход Qn при 6 бар и Δp = 1 бар

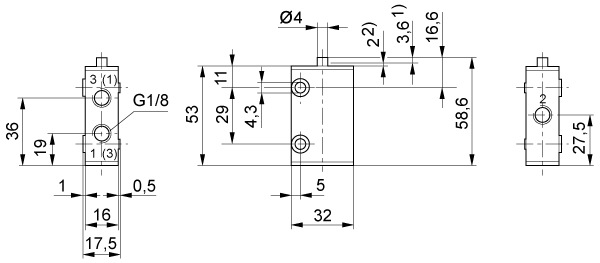

Габариты,  Fig. 1,  Базовый клапан
1) Ход
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе
Для всех видов включения действительны габариты базового клапана.

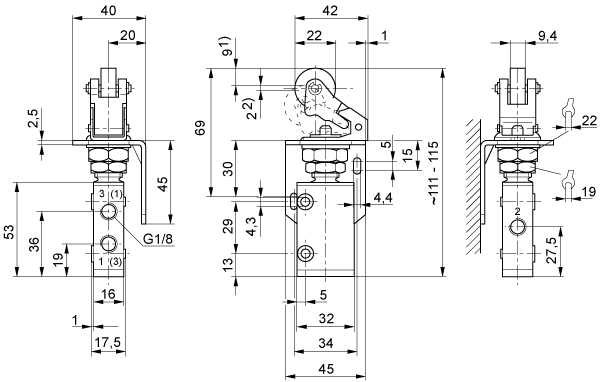

Габариты,  Fig. 2
1) Ход
2) Допуск хода
Крепление посредством 2 сквозных отверстий в корпусе

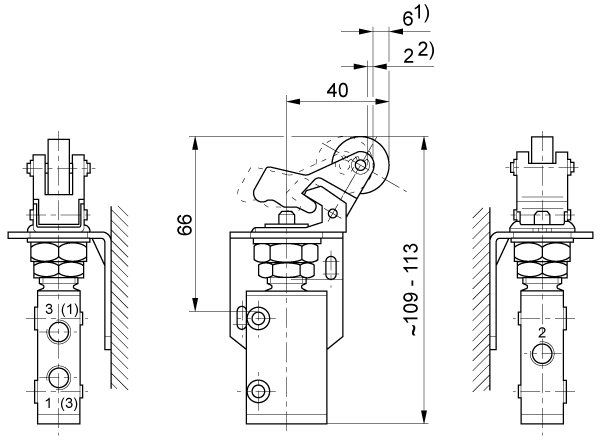

Габариты,  Fig. 3
1) Ход
2) Допуск хода

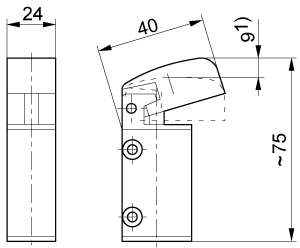

Габариты,  Fig. 4
1) Вход привода
Крепление посредством 2 сквозных отверстий в корпусе

Габариты,  Fig. 5

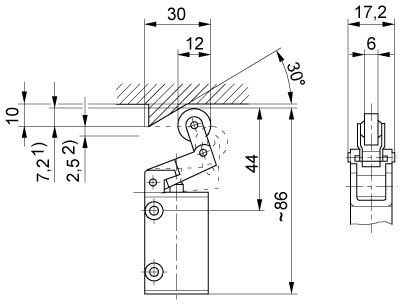

Габариты,  Fig. 6
1) Ход
2)Допуск хода
Возможность регулировки на 90°, в связи с чем возможны 4 различных направления пуска

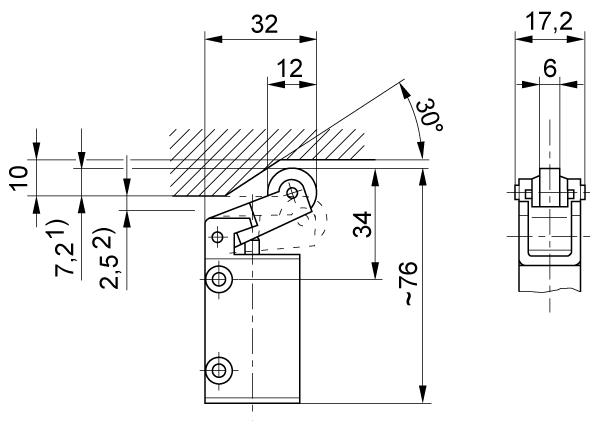

Габариты,  Рис. 7
1) Ход
2)Допуск хода
Возможность регулировки на 90°, в связи с чем возможны 4 различных направления пуска

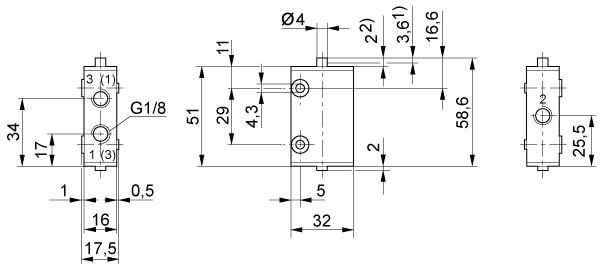

Габариты,  Рис. 8
1) Ход
2) Допуск хода

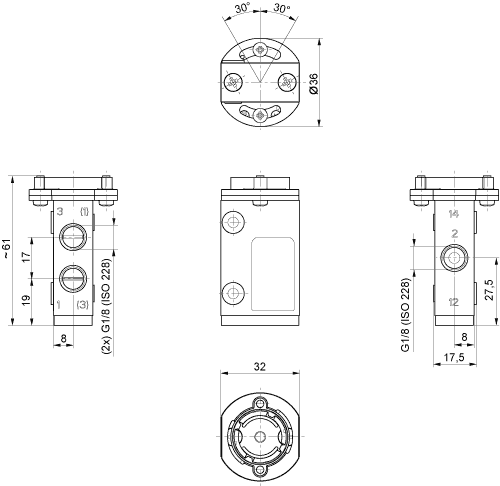

Габариты,  Рис. 9

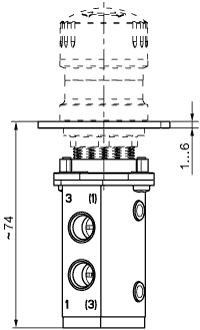

Габариты,  Рис. 9,  Общий чертеж

Габариты,  Вырез в передней панели

Угол переднего свеса для 0820402016 и 0820402017

3/2 -пневмораспределитель, Cерия ST
