5/2-пневмораспределитель, Cерия CD07
Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Серия CD07 / 5/2-пневмораспределитель, Cерия CD07
Цена: не определена
На складе: под заказ
Код товара: 56346X0100
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Рабочее давление мин./макс. -0,95 bar / 10 bar
Окружающая­ температура мин./макс. -25°C / +80°C
Температура среды мин./макс. -25°C / +80°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 1 mg/m³
Присоединение ­сжатого воздуха согласно ISO 228-1

Материалы:
Уплотнения  Акрилонитрил-бутадиен-каучук


Нажимной ­элемент
Присоединение ­сжатого воздуха
Qn
Управляющее усилие+
Мин.
Давление управления мин./макс.
Номер материала


Вход
Выход
Сброс
сж.воз
духа
Соединение управления
 [l/min]
 [N]
 [bar]

Толкатель
G 1/4
G 1/4
G 1/4
-
1200
70
-
5634600100
Контактный ролик
G 1/4
G 1/4
G 1/4
-
1200
40
-
5634610100
Рукоятка, фиксирующаяся, не фиксирующаяся
G 1/4
G 1/4
G 1/4
-
1200
20
-
5634630100
Рукоятка
G 1/4
G 1/4
G 1/4
-
1200
15
-
5634640100
Вращающийся рычаг, фиксирующийся
G 1/4
G 1/4
G 1/4
-
1200
15
-
5634650100
Головка
G 1/4
G 1/4
G 1/4
-
1200
70
-
5634660100
Головка
G 1/4
G 1/4
G 1/4
G 1/8
1200
80
5 / 10
5634669200
...Номер материала
Материал: Корпус
Материал: Нажимной элемент
Вес
Рис.
...


[kg]

... 5634600100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Нержавеющая сталь
0,54
Fig. 1
... 5634610100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Нержавеющая сталь
0,59
Fig. 2
... 5634630100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Полиоксиметилен
0,62
Fig. 3
... 5634640100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Полиоксиметилен
0,59
Fig. 4
... 5634650100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Полиоксиметилен
0,64
Fig. 5
... 5634660100
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Полиоксиметилен
0,54
Fig. 6
... 5634669200
Цинковое литье под давлением
Полиоксиметилен
0,54
Рис. 7
Номинальный расход Qn при 6 бар и Δp = 1 бар

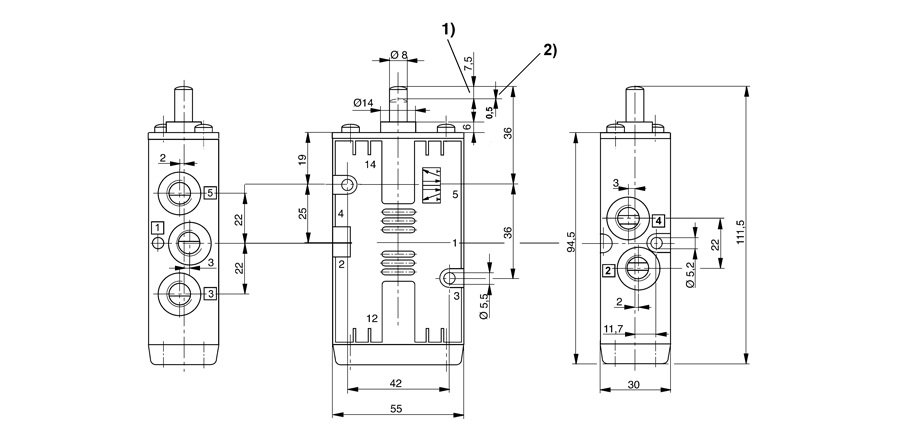

Габариты,  Fig. 1
1) Ход
2) Допуск хода
Для всех видов включения действительны габариты базового клапана.

Габариты,  Fig. 2
1) Угол набегания исполнительного ролика максимум 30°

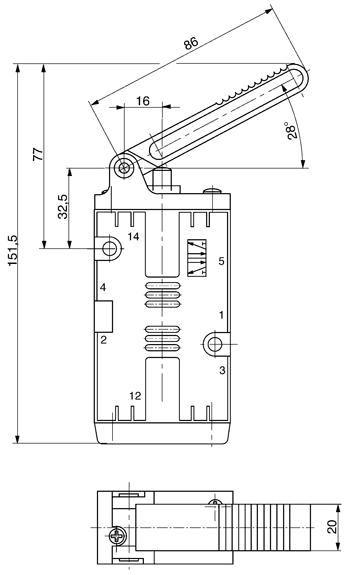

Габариты,  Fig. 3
положение 0: исходное положение,
I: фиксируется; ручной возврат,
положение II: автоматический возврат благодаря пружине.

Габариты,  Fig. 4

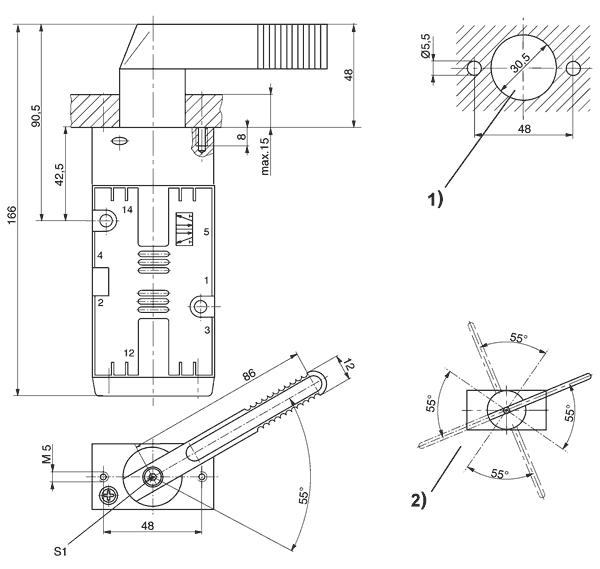

Габариты,  Fig. 5
1) Монтаж в распределительной панели (отверстия в крепежной плите)
2) Возможные положения рычага (исходные положения рычага могут изменяться после отпускания винта «S1» с шагом 90°.

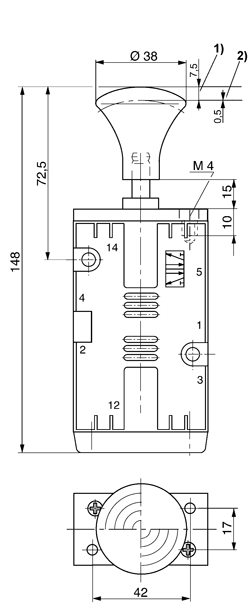

Габариты,  Fig. 6
1) Ход
2) Допуск хода

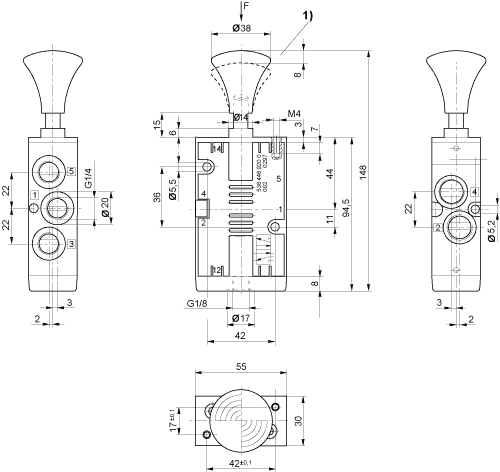

Габариты,  Рис. 7
1) Ход

5/2-пневмораспределитель, Cерия CD07
