3/2 -пневмораспределитель, Cерия CD07

Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Серия CD07 / 3/2 -пневмораспределитель, Cерия CD07

Цена: не определена

На складе: под заказ
Код товара: 56344XX100

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Рабочее давление мин./макс.	-0,95 bar / 10 bar
Окружающая температура мин./макс.	-25°C / +80°C
Температура среды мин./макс.	-25°C / +80°C
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Присоединение сжатого воздуха	согласно ISO 228-1

Материалы:

Уплотнения

Акрилонитрил-бутадиен-каучук

	Нажимной элемент	Исполнение	Присоединение сжатого воздуха				Qn	Управляющее усилие+ Мин.	Номер материала
			Вход	Выход	Сброс сж.воз духа	Соединение управления	[l/min]	[N]
	Толкатель	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	70	5634400100
	Толкатель	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	40	5634409010
	Контактный ролик	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	40	5634410100
	Контактный ролик	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	G 1/8	1400	40	5634411100
	Рукоятка, фиксирующаяся, не фиксирующаяся	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	20	5634430100
	Рукоятка	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	15	5634440100
	Рычаг, горизонтальный, с фиксацией	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	15	5634450100
	Головка	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	-	1400	70	5634460100
	Головка	Н.З./Н.О.	G 1/4	G 1/4	G 1/4	G 1/8	1400	40	5634461100

...Номер материала	Давление управления мин./макс.	Материал: Корпус	Материал: Нажимной элемент	Вес	Рис.
...	[bar]			[kg]
... 5634400100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Нержавеющая сталь	0,45	Fig. 1
... 5634409010	-	Цинковое литье под давлением	Нержавеющая сталь	0,45	Fig. 2
... 5634410100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Нержавеющая сталь	0,5	Fig. 3
... 5634411100	2 / 10	Цинковое литье под давлением	Нержавеющая сталь	0,5	Fig. 4
... 5634430100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Полиоксиметилен	0,53	Fig. 5
... 5634440100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Полиоксиметилен	0,5	Fig. 6
... 5634450100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Полиоксиметилен	0,55	Рис. 7
... 5634460100	-	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Полиоксиметилен	0,45	Рис. 8
... 5634461100	2 / 10	Цинковое литье под давлением; Полиамид, армированный стекловолокном	Полиоксиметилен	0,45	Рис. 8

Номинальный расход Qn при 6 бар и Δp = 1 бар

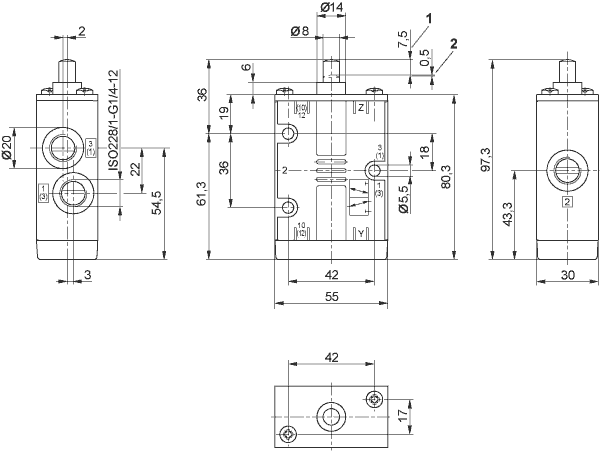

Габариты, Fig. 1

1) Ход 2) Допуск хода

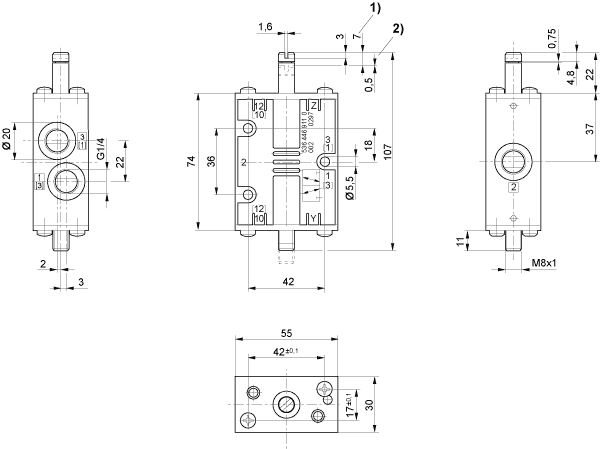

Габариты, Fig. 2

1) Ход 2) Допуск хода

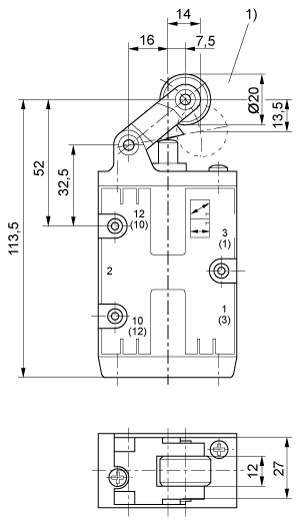

Габариты, Fig. 3

1) Угол набегания исполнительного ролика максимум 30°

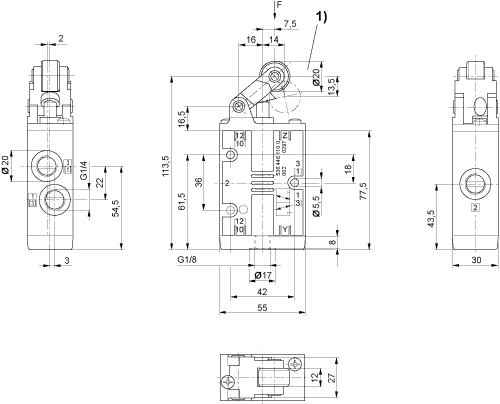

Габариты, Fig. 4

1) Угол набегания исполнительного ролика максимум 30°

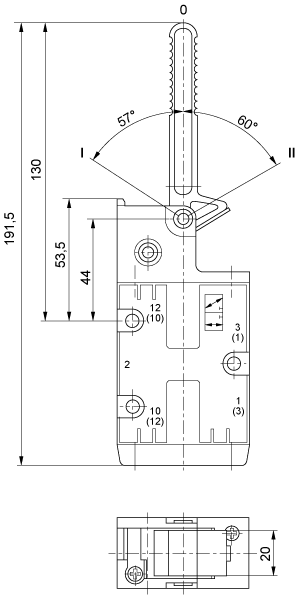

Габариты, Fig. 5

положение 0: исходное положение, I: фиксируется; ручной возврат, положение II: автоматический возврат благодаря пружине.

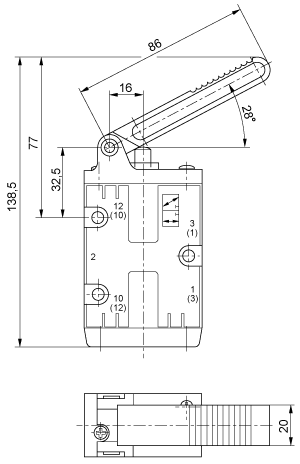

Габариты, Fig. 6

Для всех видов включения действительны габариты базового клапана.

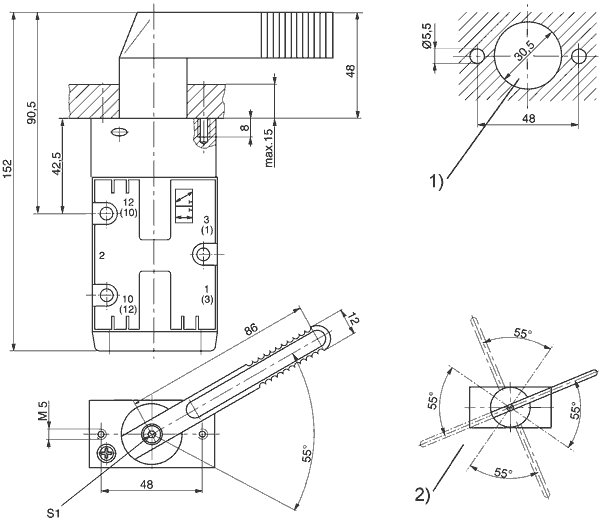

Габариты, Рис. 7

1) Монтаж в распределительной панели (отверстия в крепежной плите) 2) Возможные положения рычага (исходные положения рычага могут изменяться после отпускания винта «S1» с шагом 90°.

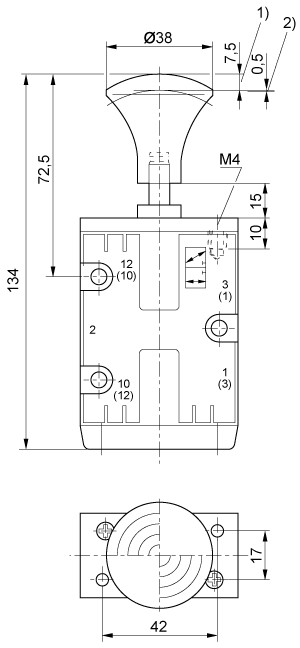

Габариты, Рис. 8

1) Ход 2) Допуск хода
