| 3/2 -пневмораспределитель, Двойной клапан серии IS12-PD, размер 1 |
На складе: под заказ
Код товара: R422003XXX
| Стандарты |
ISO 5599-1, ISO 13849-1, ISO 1 |
| Конструкция |
Золотниковый клапан |
| Принцип уплотнения |
с уплотнениями из эластичных материалов |
| Принцип блокировки |
Монтажная плита 2- местная |
| Рабочее давление мин./макс. |
См. таблицу внизу |
| Давление управления мин./макс. |
4 bar / 10 bar |
| Окружающаятемпература мин./макс. |
+0°C / +50°C |
| Температура среды мин./макс. |
+0°C / +50°C |
| Рабочая среда |
Сжатый воздух |
| Присоединения сжатого воздуха |
G1/4 |
| Макс. величина частиц |
5 µm |
| Содержание масла в сжатом воздухе |
0 mg/m³ - 0,01 mg/m³ |
| Номинальный поток 1 ▶ 2 |
800 l/min |
| Номинальный поток 1 ▶ 4 |
800 l/min |
| Номинальный поток 2 ▶ 3 |
1800 l/min |
| Номинальный поток 4 ▶ 5 |
1050 l/min |
| Номинальный поток 4ext ▶ 5 |
700 l/min |
| |
Степень защиты
С соединением |
IP65 |
| Индекс совместимости |
15 |
| Длительность включения |
100 % |
| Время включения Макс. |
18 ms |
| Время выключения Макс. |
40 ms |
| |
|
| Конструкция |
PNP |
| Подключение датчика |
Разъем, M12x1, 3-конт., c винтом с накатанной головкой |
| Длина кабеля |
0,3 m |
| Вибропрочность |
10 - 55 Гц, 1 мм |
| Сопротивление удару |
30 г / 11 мс |
| Рабочее напряжение пост. тока, мин. |
10 В пост. тока / 30 В пост. тока |
| Падение напряжения U при Iмакс. |
≤ 2,5 V |
| Класс защиты согласно DIN EN 61140 |
Класс III |
| Вес |
См. таблицу внизу |
| Корпус |
Полиамид; Алюминий |
| Уплотнения |
Акрилонитрил-бутадиен-каучук |
|
|
|
24 В
|
4,5
|
1 / 10
|
R422003622
|
|
|
|
24 В
|
4,5
|
4 / 10
|
R422003623
|
|
|
|
24 В
|
4,4
|
1 / 10
|
R422003624
|
|
|
|
24 В
|
4,4
|
4 / 10
|
R422003625
|
|
|
|
24 В
|
4,5
|
1 / 10
|
R422003189
|
|
|
|
24 В
|
4,5
|
4 / 10
|
R422003190
|
|
|
|
24 В
|
4,4
|
1 / 10
|
R422003191
|
|
|
|
24 В
|
4,4
|
4 / 10
|
R422003192
|
|
... R422003622
|
20
|
40
|
Разъем
M12
|
M12x1, 3-конт., c винтом с накатанной головкой
|
2,2
|

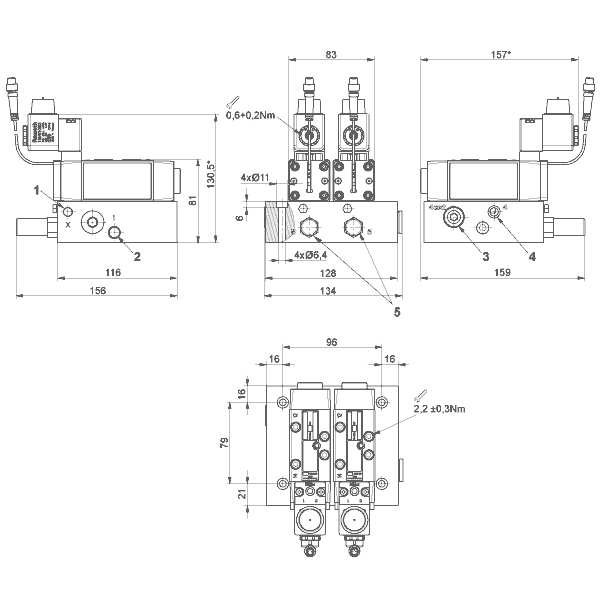

Fig. 1
|
3)
|
|
... R422003623
|
20
|
40
|
Разъем
M12
|
M12x1, 3-конт., c винтом с накатанной головкой
|
2,2
|
Fig. 1
|
4)
|
|
... R422003624
|
20
|
40
|
Разъем
ISO 4400, форма A
|
ISO 4400, форма A, 3-конт., c винтом с накатанной головкой
|
2,2
|
Fig. 1
|
3)
|
|
... R422003625
|
20
|
40
|
Разъем
ISO 4400, форма A
|
ISO 4400, форма A, 3-конт., c винтом с накатанной головкой
|
2,2
|
Fig. 1
|
4)
|
|
... R422003189
|
20
|
40
|
Разъем
M12
|
M12x1, 3-конт., c винтом с накатанной головкой
|
2,4
|

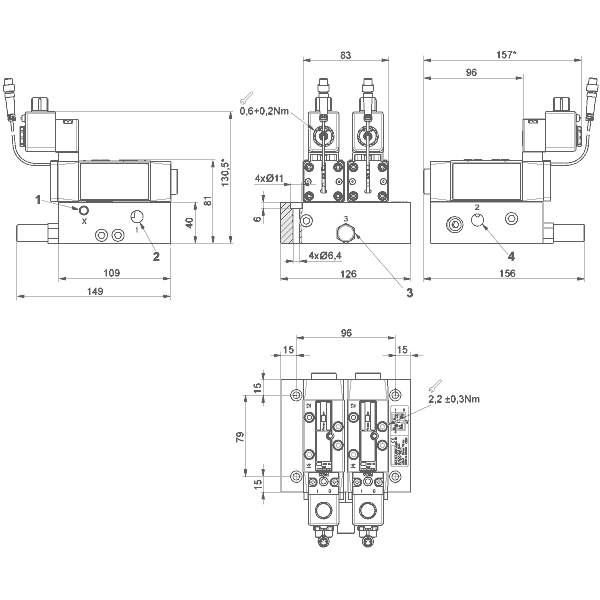

Fig. 2
|
1); 2); 3)
|
|
... R422003190
|
30
|
40
|
Разъем
M12
|
M12x1, 3-конт., c винтом с накатанной головкой
|
2,4
|
Fig. 2
|
1); 2); 4)
|
|
... R422003191
|
20
|
40
|
Разъем
ISO 4400, форма A
|
ISO 4400, форма A, 3-конт., c винтом с накатанной головкой
|
2,4
|
Fig. 2
|
1); 2); 3)
|
|
... R422003192
|
30
|
40
|
Разъем
ISO 4400, форма A
|
ISO 4400, форма A, 3-конт., c винтом с накатанной головкой
|
2,4
|
Fig. 2
|
1); 2); 4)
|
|
| |
|
