Разъем, M8, 3-конт., c винтом с накатанной головкой
Длина кабеля
0,3 m
Вибропрочность
10 - 55 Гц, 1 мм
Сопротивление удару
30 г / 11 мс
Рабочее напряжение пост. тока, мин.
10 В пост. тока / 30 В пост. тока
Падение напряжения U при Iмакс.
≤ 2,5 V
Класс защиты согласно DIN EN 61140
Класс III
Вес
См. таблицу внизу
Материалы:
Корпус
Полиамид; Алюминий
Уплотнения
Акрилонитрил-бутадиен-каучук
ВРУ
Рабочее напряжение
Потребляемая
мощность
Рабочее давление мин./макс.
Номер материала
пост. тока
пост. тока [W]
[бар]
-
-
3 / 10
R422002522
24 В
4,4
3 / 10
R422002521
4,5
R422102676
4,4
R422102678
-
-
-
3 / 10
R422002645
-
-
-0,9 / 10
R422002578
24 В
4,4
-0,9 / 10
R422002577
4,5
R422102677
4,4
R422102679
-
-
-
-0,9 / 10
R422002646
...Номер материала
Электрическое присоединение
Вес
Рис.
Прим.
...
Клапан предварительного управления
[кг]
... R422002522
-
0,315
Fig. 1
2); 4)
... R422002521
Разъем
ISO 4400, форма A
0,41
Fig. 1
2)
... R422102676
Разъем
M12
Fig. 2
2)
... R422102678
Разъем
ISO 4400, форма A
Fig. 1
1); 2)
... R422002645
-
0,315
Fig. 1
2); 4)
... R422002578
-
0,315
Fig. 1
3); 4)
... R422002577
Разъем
ISO 4400, форма A
0,41
Fig. 1
3)
... R422102677
Разъем
M12
Fig. 2
3)
... R422102679
Разъем
ISO 4400, форма A
Fig. 1
1); 3)
... R422002646
-
0,315
Fig. 1
3); 4)
1) С катушкой UL
2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
4) Базовый клапан без катушки
Сертификат UL распространяется только на катушку и не распространяется на клапан.
Номинальный расход Qn при 6 бар и Δp = 1 бар

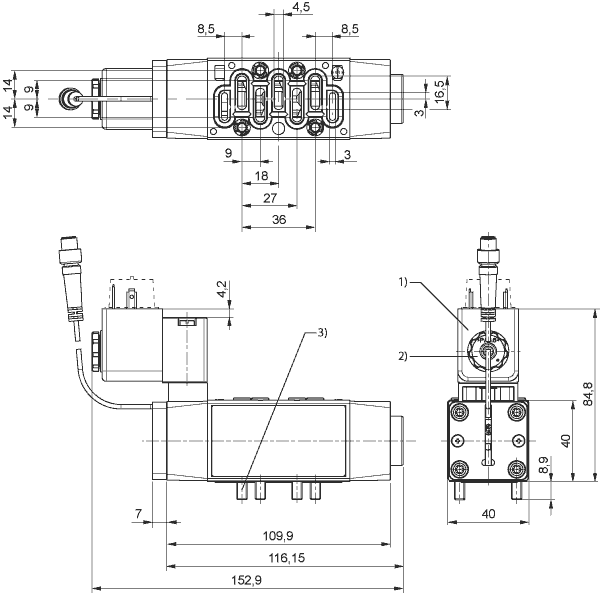

Габариты, Fig. 1
1) Катушка регулируемая 5x45°
2) Момент затяжки для крепежной гайки: 0,6 + 0,2 Нм
3) Момент затяжки для крепежных винтов: 2,2 ± 0,2 Нм

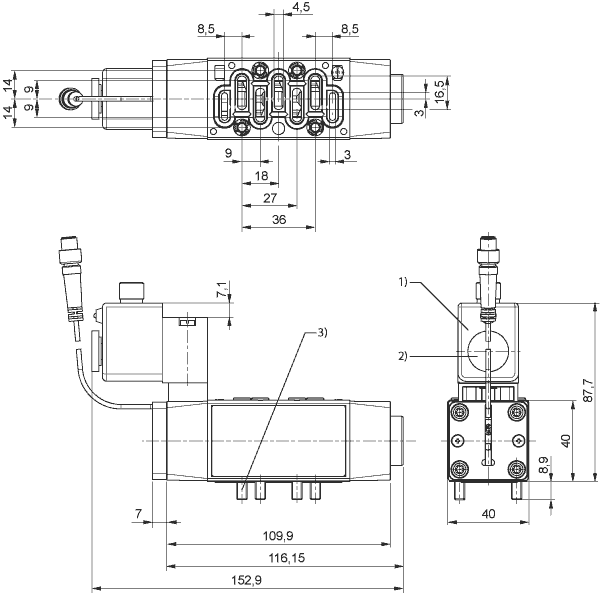

Габариты, Fig. 2
1) Катушка регулируемая 5x45°
2) Момент затяжки для крепежной гайки: 0,6 + 0,2 Нм
3) Момент затяжки для крепежных винтов: 2,2 ± 0,2 Нм
