Cвободный от веществ, которые ослабляют смачивание поверхности в процессе покрытия
Конструкция
Золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
См. таблицу внизу
Давление управления мин./макс.
44 psi / --
Окружающая температура мин./макс.
-15°C / +50°C
Температура среды мин./макс.
-15°C / +50°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
Номинальный поток 1 ▶ 2
См. таблицу внизу
Номинальный поток 2 ▶ 3
См. таблицу внизу
Присоединение сжатого воздуха
Cогласно ISO 15407-1
с выхлопом воздуха из линии управления через общую линию
Стандартное электрическое соединение
EN 175301-803, форма C
Степень защиты
С соединением
IP65
Длительность включения
100 %
Крепежный винт
M4 с внутренним шестигранником
Момент затяжки крепежного винта
2,5 Nm
Вес
0,27 kg
Материалы:
Корпус
Полиамид; Полиоксиметилен
Уплотнения
Акрилонитрил-бутадиен-каучук
ВРУ
Рабочее напряжение
Потребляемая
мощность
Номер материала
пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц
пост. тока [W]
24 В
-
-
1,6
5763800220
24 В
-
-
1,6
5763800620
-
24 В
-
-
2,06
5763800920
-
110 В
110 В
-
5763805270
-
110 В
110 В
-
5763805670
24 В
-
-
1,6
5763850220
24 В
-
-
1,6
5763850620
-
110 В
110 В
-
5763855270
-
110 В
110 В
-
5763855670
24 В
-
-
1,6
5763810220
24 В
-
-
1,6
5763810620
-
24 В
-
-
2,06
5763810920
-
24 В
24 В
-
5763815220
110 В
110 В
5763815270
-
110 В
110 В
-
5763815670
...Номер материала
Мощность удержания
Мощность удержания
Мощность
включения
Мощность
включения
Показатель расхода
Рабочее давление мин./макс.
Давление управления мин./макс.
Время включения
Время выключения
Прим.
...
Пер. ток 50 Гц
Пер. ток 60 Гц
Пер. ток 50 Гц
Пер. ток 60 Гц
Qn
1▶2
2▶3
...
[ВA]
[ВA]
[ВA]
[ВA]
[l/min]
[бар]
[бар]
[мс]
[мс]
... 5763800220
-
-
-
-
-
750
650
3 / 10
3 / 10
27
55
1)
... 5763800620
-
-
-
-
-
750
650
3 / 10
3 / 10
27
55
1)
... 5763800920
-
-
-
-
-
750
650
3 / 16
3 / 16
27
55
1); 3)
... 5763805270
3
2,4
4,2
3,4
-
750
650
3 / 10
3 / 10
27
55
1)
... 5763805670
3
2,4
4,2
3,4
-
750
650
3 / 10
3 / 10
27
55
1)
... 5763850220
-
-
-
-
-
750
650
-0,95 / 16
3 / 10
27
55
2)
... 5763850620
-
-
-
-
-
750
650
-0,95 / 16
3 / 10
27
55
2)
... 5763855270
3
2,4
4,2
3,4
-
750
650
-0,95 / 16
3 / 10
27
55
2)
... 5763855670
3
2,4
4,2
3,4
-
750
650
-0,95 / 16
3 / 10
27
55
2)
... 5763810220
-
-
-
-
-
650
750
3 / 10
3 / 10
24
58
1)
... 5763810620
-
-
-
-
-
650
750
3 / 10
3 / 10
24
58
1)
... 5763810920
-
-
-
-
-
650
750
3 / 16
3 / 16
24
58
1); 3)
... 5763815220
2,2
1,85
3
2,6
-
650
750
3 / 10
3 / 10
24
58
1)
... 5763815270
3
2,4
4,2
3,4
... 5763815670
3
2,4
4,2
3,4
-
650
750
3 / 10
3 / 10
24
58
1)
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
3) малая потребляемая мощность
Номинальный расход Qn при 6 бар и Δp = 1 бар
ВРУ = вспомогательное ручное управление

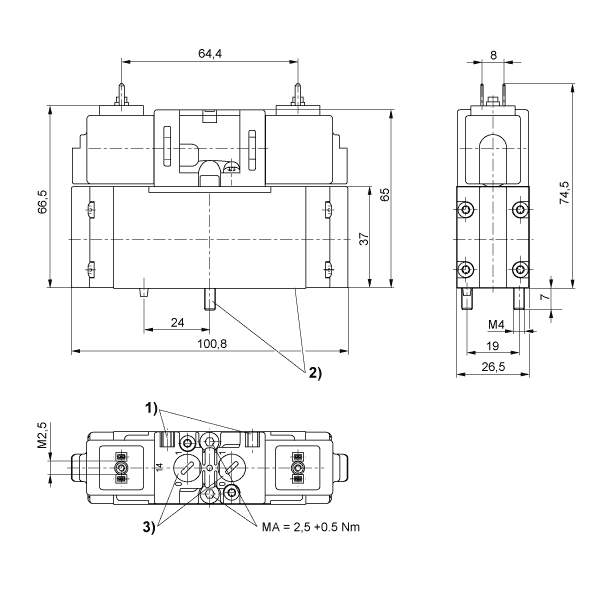

Габариты
1) Возможность для крепления таблички с наименованием
2) Винты и прокладки не теряются
3) Вспомогательное ручное дублирование
