Cвободный от веществ, которые ослабляют смачивание поверхности в процессе покрытия
Конструкция
Золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
См. таблицу внизу
Окружающая температура мин./макс.
См. таблицу внизу
Температура среды мин./макс.
См. таблицу внизу
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
Номинальный поток Qn
1010 l/min
Номинальный поток 1 ▶ 2
1010 l/min
Номинальный поток 2 ▶ 3
1010 l/min
Присоединениясжатого воздуха
Монтажная плита ISO 15407-1
Присоединениесжатого воздуха
Cогласно ISO 15407-1
с выхлопом воздуха из линии управления через общую линию
Стандартное электрическое соединение
EN 175301-803, форма C
Степень защиты
С соединением
IP65
Длительность включения
100 %
Крепежный винт
M4 с внутренним шестигранником
Момент затяжки крепежного винта
2,5 Nm
Вес
0,21 kg
Материалы:
Корпус
Полиамид; Полиоксиметилен
Уплотнения
Акрилонитрил-бутадиен-каучук
ВРУ
Рабочее напряжение
Потребляемая
мощность
Номер материала
пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц
пост. тока [W]
12 В
-
-
1,6
5763510210
24 В
5763510220
24 В
-
-
1,6
5763510620
24 В
-
-
2,06
5763510920
-
24 В
24 В
-
5763515220
-
110 В
110 В
-
5763515270
-
110 В
110 В
-
5763515670
-
230 В
230 В
-
5763515280
24 В
-
-
1,6
5763600220
24 В
-
-
1,6
5763600620
-
24 В
24 В
-
5763605220
110 В
110 В
5763605270
-
110 В
110 В
-
5763605670
-
230 В
230 В
-
5763605280
...Номер материала
Мощность удержания
Мощность удержания
Мощность
включения
Мощность
включения
Рабочее давление мин./макс.
Давление управления мин./макс.
Окружающая температура мин./макс.
Температура среды мин./макс.
Время включения
Время выключения
Прим.
...
Пер. ток 50 Гц
Пер. ток 60 Гц
Пер. ток 50 Гц
Пер. ток 60 Гц
...
[ВA]
[ВA]
[ВA]
[ВA]
[бар]
[бар]
[°C]
[°C]
[мс]
[мс]
... 5763510210
-
-
-
-
3 / 10
3 / 10
-15 / +50
-15 / +50
29
42
2)
... 5763510220
... 5763510620
-
-
-
-
3 / 10
3 / 10
-15 / +50
-15 / +50
29
42
2)
... 5763510920
-
-
-
-
2 / 16
2 / 16
+0 / +50
+0 / +50
29
42
2); 4)
2)
2)
... 5763515220
2,2
1,85
3
2,6
3 / 10
3 / 10
-15 / +50
-15 / +50
... 5763515270
3
2,4
4,2
3,4
3 / 10
3 / 10
-15 / +50
-15 / +50
... 5763515670
3
2,4
4,2
3,4
3 / 10
3 / 10
-15 / +50
-15 / +50
29
42
2)
... 5763515280
2,3
2
3,2
2,8
3 / 10
3 / 10
-15 / +50
-15 / +50
29
42
2)
... 5763600220
-
-
-
-
0 / 16
-- / 10
-15 / +50
-15 / +50
34
35
1); 3)
... 5763600620
-
-
-
-
0 / 16
-- / 10
-15 / +50
-15 / +50
34
35
1); 3)
... 5763605220
2,2
1,85
3
2,6
0 / 16
-- / 10
-15 / +50
-15 / +50
34
35
1); 3)
... 5763605270
3
2,4
4,2
3,4
... 5763605670
3
2,4
4,2
3,4
0 / 16
-- / 10
-15 / +50
-15 / +50
34
35
1); 3)
... 5763605280
2,3
2
3,2
2,8
0 / 16
-- / 10
-15 / +50
-15 / +50
34
35
1); 3)
1) Управляющее давление внешнее: см. схему
2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
4) малая потребляемая мощность
Номинальный расход Qn при 6 бар и Δp = 1 бар
ВРУ = вспомогательное ручное управление
Минимальное управляющее давление клапана с внешним управлением (в зависимости от рабочего давления)
PB = Рабочее давление
PS = Управляющее давление

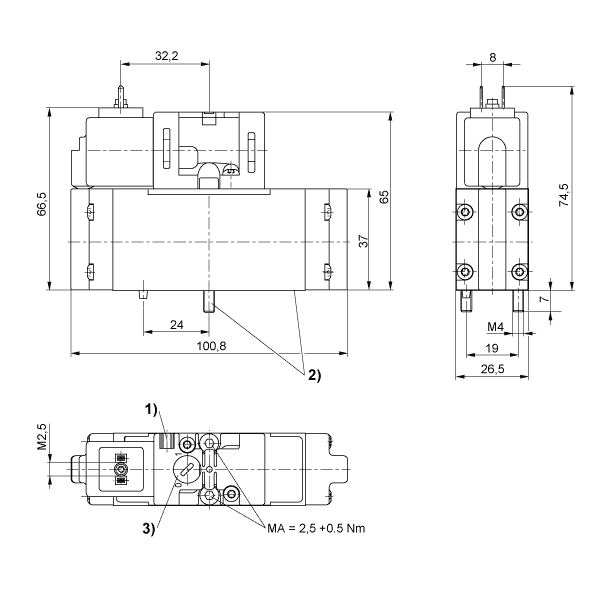

Габариты
1) Возможность для крепления таблички с наименованием
2) Винты и прокладки не теряются
3) Вспомогательное ручное дублирование
