5/3-пневмораспределитель CD01-PL-5/3CC-024DC
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением, согласно стандарту / ISO 15407-2, Cерия CD01-PI / 5/3-пневмораспределитель, Cерия CD01-PI
Цена: не определена
На складе: под заказ
Код товара: 5763870820
Стандарты ISO 15407-2, 26 мм
Сертификаты Cвободный от веществ, которые ослабляют смачивание поверхности в процессе покрытия
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Давление управления мин./макс. 3 bar / 10 bar
Окружающая­температура мин./макс. -15°C / +50°C
Температура среды мин./макс. -15°C / +50°C
Рабочая среда Сжатый воздух
Присоединение ­сжатого воздуха Монтажная плита ISO 15407
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Степень защиты С соединением IP65
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Крепежный винт M4 с внутренним шестигранником
Момент затяжки крепежного винта 2,5 Nm
Вес 0,3 kg

Материалы:
Корпус  Полиамид; Полиоксиметилен
Уплотнения  Акрилонитрил-бутадиен-каучук

ВРУ
Рабочее напряжение
Потребляемая
мощность
Показатель расхода
Номер материала


пост. тока
пост. тока
Qn
1▶2




[W]
[l/min]

24 В
1,6
650
650
5763870820
Показатель расхода
Рабочее давление мин./макс.
Время включения
Время выключения
2▶3



[l/min]
[бар]
[мс]
[мс]
650
-0,95 / 16
24
49
ВРУ = вспомогательное ручное управление
Схемная защита: 43 В двустороннее
Номинальный расход Qn при 6 бар и Δp = 1 бар

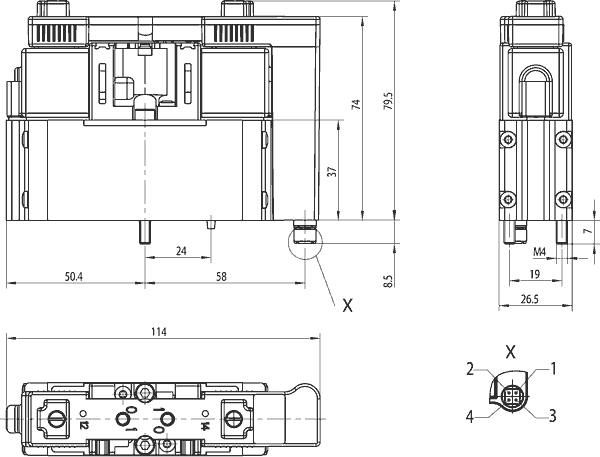

Габариты
Распределение штыр. выводов:
Штыр. вывод 1: Сторона магнита 14
Штыр. вывод 2: Сторона магнита 12
Штыр. вывод 3: Контакт заземления
Штыр. вывод 4: Масса
5/3-пневмораспределитель CD01-PL-5/3CC-024DC
