2 x 3/2-пневмораспределитель, Cерия CD02-AL
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением, согласно стандарту / ISO 15407-1, 18 мм, Cерия CD02-AL / 2 x 3/2-пневмораспределитель, Cерия CD02-AL
Цена: не определена
На складе: под заказ
Код товара: 7472D0282X
Стандарты ISO 15407-1, 18 мм
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Принцип блокировки Принцип фундаментной платы многослойной
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. 37 psi / 145 psi
Окружающая­ температура мин./макс. +0°C / +50°C
Температура среды мин./макс. +0°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 450 l/min
Присоединения­сжатого воздуха Монтажная плита VDMA 02
Стандартное электрическое соединение EN 61076-2-101

Степень защиты
С соединением		 IP65
Схемная защита TVS-диод
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Крепежный винт M3

Вес 0,12 kg

Материалы:
Корпус  Алюминий,  анодированный
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный акрилонитрил-бутадиен-каучук
Передняя панель  Полиамид



ВРУ
Рабочее напряжение
Потребляемая
мощность
Рабочее давление мин./макс.
Давление управления мин./макс.
Время включения
Номер материала



пост. тока
пост. тока








[W]
[бар]
[бар]
[мс]

Н.З./Н.З.
24 В
0,35
3 / 10
3 / 10
13
7472D02820
Н.З./Н.З.
24 В
0,35
-0,8 / 10
3 / 10
13
7472D02826
Н.О./Н.О.
24 В
0,35
3 / 10
3 / 10
12
7472D02821
Н.О./Н.О.
24 В
0,35
-0,8 / 10
3 / 10
12
7472D02827
Н.О./Н.З.
24 В
0,35
3 / 10
3 / 10
13
7472D02822
Н.О./Н.З.
24 В
0,35
-0,8 / 10
3 / 10
12
7472D02828
...Номер материала
Время выключения
Прим.
...
[мс]

... 7472D02820
25
1)
... 7472D02826
25
2)
... 7472D02821
20
1)
... 7472D02827
20
2)
... 7472D02822
25
1)
... 7472D02828
25
2)
ВРУ = вспомогательное ручное управление
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
Номинальный расход Qn при 6 бар и Δp = 1 бар

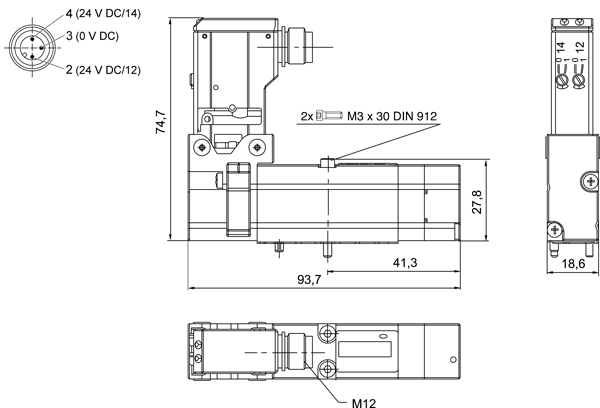

Габариты
2 x 3/2-пневмораспределитель, Cерия CD02-AL
