Е/Р регулирующий клапан, Cерия AV03-EP
Главная / Пропорциональные и предохранительные клапаны / E/P регулирующие клапаны / Cерия AV03 / Е/Р регулирующий клапан, Cерия AV03-EP
Цена: не определена
На складе: под заказ
Код товара: R414007XXX
Конструкция Pегулирующий клапан непрямого действия
Окружающая ­температура мин./макс. -10°C / +60°C
Температура среды мин./макс. -10°C / +60°C
Рабочая среда Сжатый воздух
Макс. величина частиц 40 µm
Макс. содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
  с отдельным выхлопом воздуха из линии управления
Монтажное положение Произвольно
Давление на входе 0 / 11 bar
Рабочее напряжение пост. тока 24 В
Допуск по напряжению пост. тока -20% / +30%
Степень защиты IP65
Вес 0,16 kg

Материалы:
Корпус  Полиариламид
Прокладка  Нитрил-бутадиеновый каучук


Диапазон регулировки давления
мин./макс.
Потребление тока макс.
Стабильность повторяемости
Гистерезис
Прим.
Номер материала

[бар]
[мА]




0 / 10
180
< 0,04 bar
< 0,05 бар
1); 3)
R414007914
120
2); 3)
R414007383
0 / 10
120
< 0,18 bar
< 0,2 бар
2); 3)
R414007359
1) При отключении напряжения: продувка рабочего трубопровода
2) При отключении напряжения: поддержание давления
3) Pасходную характеристику см. диаграммы

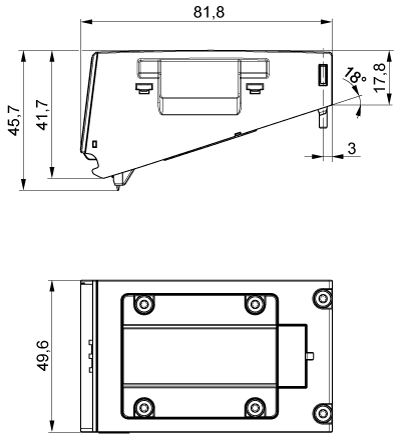

Габариты

Расходная характеристика,  Регулирование с зоной давления
1) Pv = 5 бар, компенсированное: 4 бар
2) Pv = 7 бар, компенсированное: 6 бар
3) Pv = 9 бар, компенсированное: 8 бар
4) Pv = 11 бар, компенсированное: 10 бар

Расходная характеристика,  Индивидуальная регулировка давления
1) Pv = 5 бар, компенсированное: 4 бар
2) Pv = 7 бар, компенсированное: 6 бар
3) Pv = 9 бар, компенсированное: 8 бар
4) Pv = 11 бар, компенсированное: 10 бар

Характеристики,  Дополнительную информацию см. в руководстве по эксплуатации.
Разрешение регулятора составляет 10 бит (бит 0 ... 9) для серийного заданного и серийного фактического значений: диапазон заданного и фактического значений для исполнения 10 бар составляет от 0 до 1000 при разрешении 10 мбар.
