с выхлопом воздуха из линии управления через общую линию
Монтажное положение
Произвольно
Давление на входе
0 / 11 bar
Рабочее напряжение пост. тока
24 В
Допуск по напряжению пост. тока
-20% / +30%
Степень защиты
IP65
Вес
0,21 kg
Материалы:
Корпус
Полиариламид
Прокладка
Нитрил-бутадиеновый каучук
Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Потребление тока макс.
Стабильность повторяемости
Гистерезис
Прим.
Номер материала
[бар]
[мА]
0 / 6
0 - 10
В
0 - 10
В
180
< 0,04 bar
< 0,05 бар
1); 3)
R414007361
0 / 6
4 - 20
мА
4 - 20
мА
180
1); 3)
R414007366
0 / 10
0 - 10
В
0 - 10
В
180
1); 3)
R414007372
0 / 10
4 - 20
мА
4 - 20
мА
180
1); 3)
R414007377
0 / 6
0 - 10
В
0 - 10
В
120
2); 3)
R414007362
0 / 6
4 - 20
мА
4 - 20
мА
120
2); 3)
R414007367
0 / 10
0 - 10
В
0 - 10
В
120
2); 3)
R414007373
0 / 10
4 - 20
мА
4 - 20
мА
120
2); 3)
R414007378
0 / 10
0 - 10
В
0 - 10
В
120
< 0,18 bar
< 0,2 бар
2); 3)
R414007352
4 - 20
мА
4 - 20
мА
R414007356
1) При отключении напряжения: продувка рабочего трубопровода
2) При отключении напряжения: поддержание давления
3) Pасходную характеристику см. диаграммы

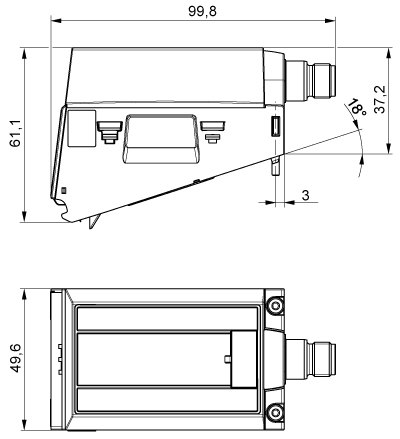

Габариты
Присоединение для штекера M12x1

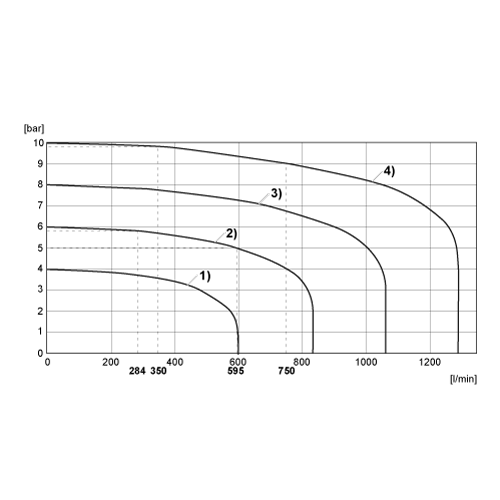

Расходная характеристика, Регулирование с зоной давления
1) Pv = 5 бар, компенсированное: 4 бар
2) Pv = 7 бар, компенсированное: 6 бар
3) Pv = 9 бар, компенсированное: 8 бар
4) Pv = 11 бар, компенсированное: 10 бар

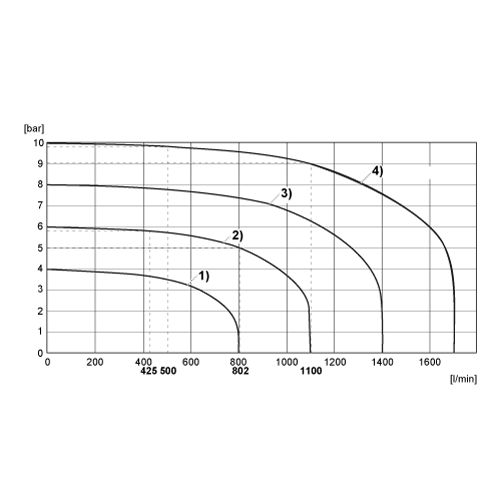

Расходная характеристика, Индивидуальная регулировка давления
1) Pv = 5 бар, компенсированное: 4 бар
2) Pv = 7 бар, компенсированное: 6 бар
3) Pv = 9 бар, компенсированное: 8 бар
4) Pv = 11 бар, компенсированное: 10 бар
Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Фактическое значение (разъем 4) и заданное значение (разъем 2) рассчитаны в отношении 0 В (разъем 3).
Вход заданного значения (нагрузка 100 Ом), выход фактического значения: внешняя нагрузка < 300 Ом. При выключенном напряжении питания вход заданного значения имеет высокое сопротивление.
3) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем должен подключаться посредством экранированного кабеля.
Характеристика и распределение контактов электрического разъема для напряжение регулирования с выходом фактического значения
1) Напряжение питания
2) Фактическое значение (разъем 4) и заданное значение (разъем 2) рассчитаны в отношении 0 В (разъем 3).
Вход заданного значения (R = 1 МОм), выход фактического значения:мин. сопротивление нагрузки > 10 КОм. При выключенном напряжении питания вход заданного значения имеет высокое сопротивление.
3) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем должен подключаться посредством экранированного кабеля.
