| 2х3/2-пневмораспределитель, Cерия AV05 |
На складе: под заказ
Код товара: R4221030XX
| Конструкция |
Золотниковый клапан, без перекрытия |
| Принцип уплотнения |
с уплотнениями из эластичных материалов |
| Принцип блокировки |
Принцип фундаментной платы многослойной |
| Рабочее давление мин./макс. |
-0,9 bar / 10 bar |

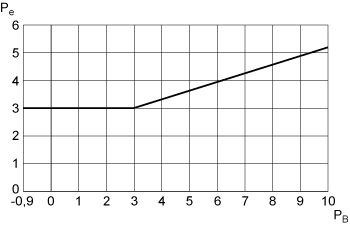

| Давление управления мин./макс. |
3 bar / 8 bar |
| Окружающая температура мин./макс. |
-10°C / +60°C |
| Температура среды мин./макс. |
-10°C / +60°C |
| Рабочая среда |
Сжатый воздух |
| Макс. величина частиц |
40 µm |
| Содержание масла в сжатом воздухе |
0 mg/m³ - 5 mg/m³ |
| Номинальный поток Qn |
См. таблицу внизу |
| Номинальный поток 1 ▶ 2 |
См. таблицу внизу |
| |
с выхлопом воздуха из линии управления через общую линию |
| Степень защиты С соединением |
IP65 |
| Индикация состояния СДИ (светодиод) |
Желтый |
| Длительность включения |
100 % |
| Тип. время включения |
16 ms |
| Тип. время выключения |
25 ms |
| Крепежный винт |
Круглый профиль с внутренним шестигранником (TORX) ISO 10664 - 8 |
| Момент затяжки крепежного винта |
0,5 Nm |
| Допуск момента затяжки |
±0,1 |
| Вес |
См. таблицу внизу |
| Корпус |
Полиамид, армированный стекловолокном |
| Уплотнения |
Акрилонитрил-бутадиен-каучук; Гидрированный акрилонитрил-бутадиен-каучук |
| Концевая плита |
Полиамид, армированный стекловолокном |
|
|
Н.З./Н.З.
|
|
24 В
|
0,55
|
0,38
|
2,46
|
650
|
650
|
520
|
0,066
|
R422103006
|
|
|
Н.З./Н.З.
|
|
24 В
|
0,55
|
0,38
|
2,46
|
650
|
650
|
520
|
0,066
|
R422103007
|
|
|
Н.З./Н.З.
|
-
|
24 В
|
0,55
|
0,38
|
2,46
|
650
|
650
|
520
|
0,066
|
R422103080
|
|
|
Н.О./Н.О.
|
|
24 В
|
0,55
|
0,45
|
2,07
|
600
|
600
|
520
|
0,064
|
R422103008
|
|
|
Н.О./Н.О.
|
|
24 В
|
0,55
|
0,45
|
2,07
|
600
|
600
|
520
|
0,064
|
R422103009
|
|
|
Н.О./Н.О.
|
-
|
24 В
|
0,55
|
0,45
|
2,07
|
600
|
600
|
520
|
0,064
|
R422103081
|
|
|
Н.З./Н.О.
|
|
24 В
|
0,55
|
0,45
|
2,07
|
650
|
650
|
520
|
0,065
|
R422103010
|
|
|
Н.З./Н.О.
|
|
24 В
|
0,55
|
0,45
|
2,07
|
650
|
650
|
520
|
0,065
|
R422103011
|
|
|
Н.З./Н.О.
|
-
|
24 В
|
0,55
|
0,45
|
2,07
|
650
|
650
|
520
|
0,065
|
R422103082
|
|
| |
|
Скачайте новый PDF-каталог 2015 г. на русском языке (12 Мб):
|
|
|
