Датчик давления, серия PM1
Главная / Датчики / Датчики давления / Датчик давления, серия PM1
Цена: не определена
На складе: под заказ
Код товара: R412024XXX
ATEX II 3G Ex nA nC IIC T4 Gc
II 3D Ex tc IIIC T135°C DC
Сертификаты Cert-No. EPS 16 ATEX 1 049
Показатель Относительное давление
Переключательный элемент Микровыключатель (ВКЛ/ВЫКЛ)
Макс. частота включения 1,5 Гц
Безопасность при повышенном давлении 25 бар
Окружающая ­температура мин./макс. -20°C / +80°C
Температура среды мин./макс. -20°C / +80°C
Рабочая среда Сжатый воздух
Гидравлическое масло
Сопротивление удару мaкс.
(направление XYZ)		 15 г IEC 60068 ‒ 2-64
Вибропрочность
(направление XYZ)		 10 г (60 - 500 Гц) IEC 60068 ‒ 2-6
Точка переключения регулируемый
Рабочее напряжение пост. тока мин./макс. 12 В пост. тока - 125 В пост. тока
Рабочее напряжение для пер. тока мин./макс. 12 В пер. тока - 250 В пер. тока
Монтажное положение Произвольно
Типы крепления через сквозные отверстия
Функция реле с переключающим контактом
Степень защиты IP65
Вес 0,16 kg

Материалы:
Корпус  Алюминий
Уплотнения  Нитрил-бутадиеновый каучук
Датчик сильфона Латунь
Электрическое присоединение  Медь / латунь,  никелированная


Тип
Область давления переключения
мин./макс.
Присоединение сжатого воздуха
Стабильность повторяемости в % (от конечного значения)
Длина кабеля L
Рис.
Прим.
Номер материала


[bar]


[m]



PM1-M3-G014
0,2 / 16
Внутренняя резьба, G 1/4
< 1%
3
Fig. 1
1)
R412010731
7
R412024681
PM1-M3-G014
-0,9 / 1
Внутренняя резьба, G 1/4
< 1%
3
Fig. 1
-
R412010730
7
R412024680
PM1-M3-F001
0,2 / 16
Фланец с кольцом круглого сечения, Ø 5x1,5
< 1%
3
Fig. 2
1)
R412010732
7
R412024682
PM1-M3-F001
-0,9 / 1
Фланец с кольцом круглого сечения, Ø 5x1,5
< 1%
3
Fig. 2
-
R412024760
7
R412024761
1) Диапазон давлений переключения мин. 0,2 бар падающее / 0,5 бар возрастающее

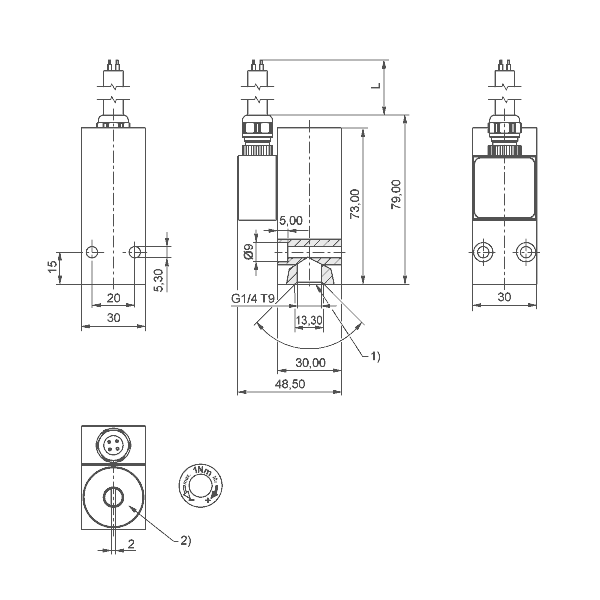

 Fig. 1
1) Вращающий момент затяжки
MA = 12 + 1 Нм
2) Наклейка для регулировки (без винтов)

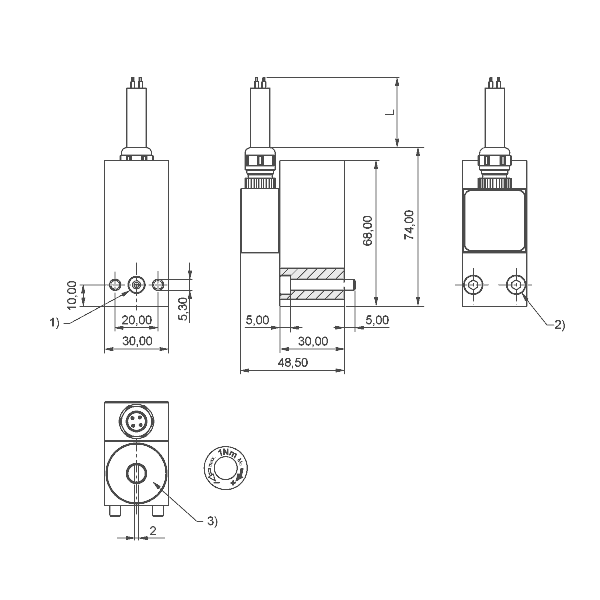

Fig. 2
1) Кольцо круглого сечения Ø5x1,5 (входит в объем поставки)
2) Цилиндрический винт M5x30 (не входит в объем поставки)
3) Наклейка для регулировки (без винтов)

Электрическое присоединение, открытые концы кабелей, номера закодированы
Желто-зеленый: защитный провод

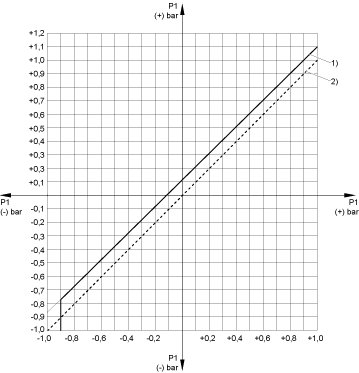

Характеристика дифференциального давления включения (-0,9 – 1 bar)
1) возрастающее
2) падающее
p1 (+) = Верхнее давление переключения при повышающемся давлении
p1 (-) = Нижнее давление переключения при понижающемся давлении

Характеристика дифференциального давления включения (0,2 ‒ 16 bar)
A) p1 (-), мин.
B) p1 (-), макс.
p1 (+) = Верхнее давление переключения при повышающемся давлении
p1 (-) = Нижнее давление переключения при понижающемся давлении
Δ p1 = Макс. перепад давления переключения или гистерезис
Пример:
p1 (+) = 8 бар > p1(-) = 7,6 бар
Δ p1 = 0,4 бар

Макс. допустимый действующий ток I макс. [A] при омической нагрузке
U [V]
30-250
30 / 48 / 60 / 125
I [A] 1)
3A

I [A] 2)

3 / 1,2 / 0,8 / 0,4
Опорное число переключений: 30/мин., опорная температура: +30 °C
1) Пер. ток
2) пост. тока
Макс. допустимый действующий ток I макс. [A] при индуктивной нагрузке
U [V]
30-250
30 / 48 / 60 / 125
I [A] 1) 3)
3A

I [A] 2) 4)

2 / 0,55 / 0,4 / 0,2
Опорное число переключений: 30/мин., опорная температура: +30 °C
1) Пер. ток
2) пост. тока
3) cos ≈ 0,7°
4) L/R ≈ 10 мс
