Датчик, Cерия ST9

Главная / Датчики / Датчики положения / Датчики положения, серия ST9 / Датчик, Cерия ST9

Цена: не определена

На складе: под заказ
Код товара: 08301003XX

Окружающая температура мин./макс.	См. таблицу внизу
Степень защиты	IP67, IP65
Точность точки переключения [мм]	±0,1
Вибропрочность	60 г (50 - 2000 Гц)
Сопротивление удару	100 гр / 11 мс

Материалы:

Корпус

Эпоксидная смола

	Тип контакта	Оболочка кабеля	Длина кабеля	Рабочее напряжение пост. тока мин./макс.	Рабочее напряжение пер. тока мин./макс.	Падение напряжения U при Iмакс.	Ток переключения пост. ток, макс.	Номер материала
			[m]		[В пер. тока]		[А]
	Геркон	Поливинилхлорид	3	0 / 24	0 / 24	I*Rs	0,13	0830100320
		Поливинилхлорид	3	12 / 24	12 / 24	2,1 В + I*Rs		0830100380
		Поливинилхлорид	5	12 / 24	12 / 24	2,1 В + I*Rs		0830100381
		Полиуретан	3	12 / 24	12 / 24	2,1 В + I*Rs		0830100382
		Полиуретан	5	12 / 24	12 / 24	2,1 В + I*Rs		0830100383
	Геркон	Полиуретан	3	12 / 24	12 / 24	I*Rs	0,13	0830100390
	Геркон	Полиуретан	5	12 / 24	12 / 24	I*Rs	0,13	0830100396
	электронный PNP	Поливинилхлорид	3	12 / 36	-	≤ 2,0 V	0,2	0830100385
		Поливинилхлорид	5					0830100386
		Полиуретан	3					0830100387

...Номер материала	Ток переключения пер. ток, макс.	Окружающая температура мин./макс.	Включаемая мощность	Защитное сопротивление геркона Rs	Макс. частота включения kHz	Рабочий ток не включен	Рабочий ток включен	Прим.	СДИ (светодиод)
...	[А]	[°C]
... 0830100320	0,2	-20 / +80	3 Вт / 5 ВА	1,3	-	-	-	1); 3)	-
... 0830100380									Желтый
... 0830100381									Желтый
... 0830100382									Желтый
... 0830100383									Желтый
... 0830100390	0,2	-20 / +80	3 Вт / 5 ВА	1,3	-	-	-	2); 3)	Желтый
... 0830100396
... 0830100385	-	-10 / +70	-	-	< 2,0	< 3 мА	< 7 mA	2); 4); 5)	Желтый
... 0830100386
... 0830100387

1) Место соединения: Концы кабеля зачищены облужены, 2-конт.
2) Место соединения: Концы кабеля зачищены облужены, 3-конт.
3) С защитой от переполюсовки
4) с защитой от короткого замыкания / С защитой от переполюсовки
5) С продлением импульса

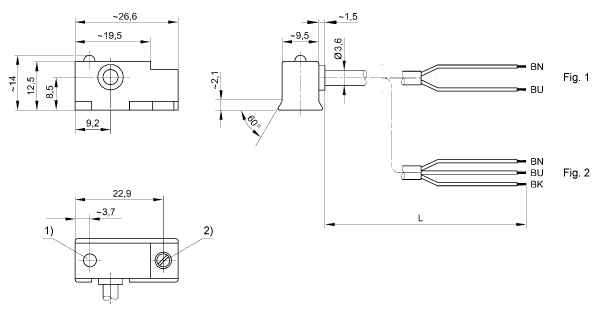

Габариты

1) СДИ (светодиод)
2) Зажимный винт
L = Длина кабеля BN = коричневый, BK = черный, BU = сининй
