Регулирующий клапан, ниппельное присоединение
Главная / Пропорциональные и предохранительные клапаны / Клапаны с ручным управлением / Ввертные регулирующие клапаны
Цена: не определена
На складе: под заказ
Код товара: 082130207X
Рабочее давление мин./макс. 1 bar / 16 bar
Окружающая ­температура мин./макс. -10°C / +70°C
Температура среды мин./макс. -10°C / +70°C
Рабочая среда Сжатый воздух

Материалы:
Корпус  Латунь,  оцинкованный; Полиамид
Уплотнения  Акрилонитрил-бутадиен-каучук


Присоединение ­сжатого воздуха
Диапазон регулирования
мин./макс.
Hоминальный поток
Вес
Рис.
Номер материала




Qn
1 → 2




 Вход
 Выход
[bar]
[l/min]
[kg]


G 1/4
Ø 4
1 / 8
600
0,08
Fig. 1
0821302074
G 1/4
Ø 6
0,08
Fig. 1
0821302075
G 1/8
Ø 4
0,1
Fig. 2
0821302072
G 1/8
Ø 6
0,1
Fig. 2
0821302073
Номинальный расход Qn при 6 бар и Δp = 1 бар

Пример применения
1) Например прямой ход с макс. давлением
2) Обратный ход с уменьшенным давлением
3) Место установки на пневмораспределители
При маленьком моменте затяжки уплотнительное кольцо обеспечивает поворот кольцевого патрубка до 360°. Плотная затяжка позволяет зафиксировать кольцевой патрубок.
Установить давление посредством регулировочного винта с внутренним шестигранником. Зафиксировать контргайкой.

Гистерезис
1) Гистерезис переполнения
2) Регулируемый гистерезис
3) Гистерезис дополнения
4) Обороты регулировочного винта

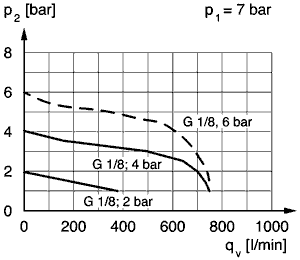

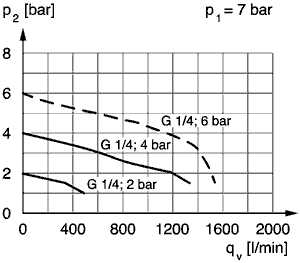

Характеристика давления (поток от 1 к 2)

p1 = рабочее давление; p2 = вторичное давление; qv = номинальный поток

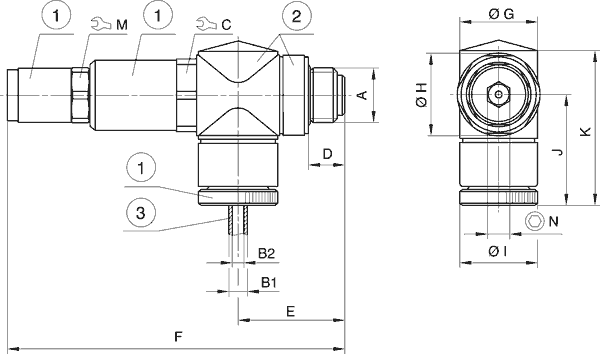

Fig. 1
1) Латунь оцинкованная
2) Полиамид
3) Шланг

Номер материала
A
B1
B2
C
D
E
F
G
H
I
J
K
 M N
0821302074
G 1/4
6
4
17
9,5
25,8
78,8
13
19
13
25,5
37,6
 13 5
0821302075
G 1/4
8
6
17
9,5
25,8
78,8
18
19
18
27
39,8
 13 5

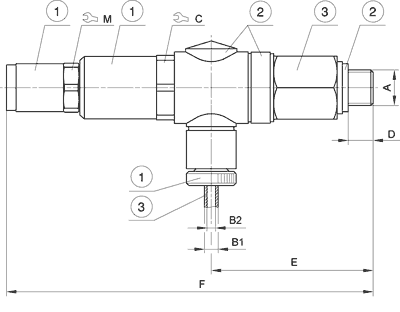

Fig. 2
1) Латунь оцинкованная
2) Полиамид
3) Латунь оцинкованная

Номер материала
A
B1
B2
C
D
E
F
M
0821302072
G 1/8
6
4
17
6,5
42,3
95,3
13
0821302073
G 1/8
6
4
17
6,5
42,3
95,3
13
