Прецизионный регулирующий клапан, педаль
Главная / Пропорциональные и предохранительные клапаны / Клапаны с ручным управлением / Прецизионные регулирующие клапаны
Цена: не определена
На складе: под заказ
Код товара: 3610647X00
Рабочее давление мин./макс. 0,1 bar / 10 bar
Окружающая ­температура мин./макс. -25°C / +70°C
Температура среды мин./макс. -25°C / +70°C
Рабочая среда Сжатый воздух
Qn 900 l/min
Гистерезис < 0,15 бар

Материалы:
Корпус  Цинковое литье под давлением
Уплотнения  Акрилонитрил-бутадиен-каучук



Присоединение­ сжатого воздуха
Диапазон регулирования
мин./макс.
Управляющее усилие,
мин.
Вес
Номер материала

 Вход
 Выход
[bar]
[N]
[kg]

G 1/4
G 1/4
0,1 / 2,6
67
1,5
3610647100
0,1 / 4,6
77
3610647400
0,1 / 5,1
80
3610647500
0,1 / 7,1
90
3610647600

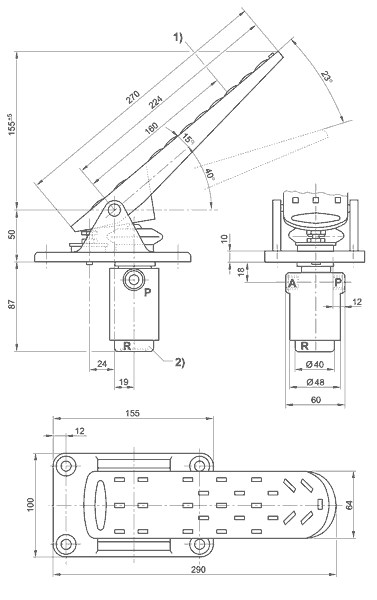

Габариты
1) Усилие нажима на педаль
2) Винтовой колпачок
A = Присоединение выхода
P = Присоединение входа
R = Присоединение удаления воздуха

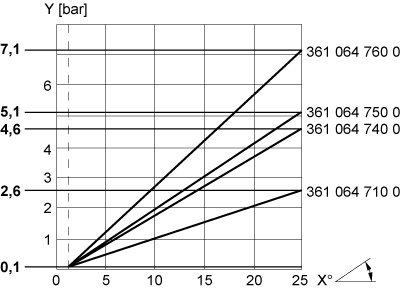

Характеристика давления
x = Ход педали
Посредством резьбового колпачка характеристика может быть смещена параллельно изображенной характеристике (в направлении «y»).

Расходная характеристика
y: Давление в рабочей магистрали «A» [бар]

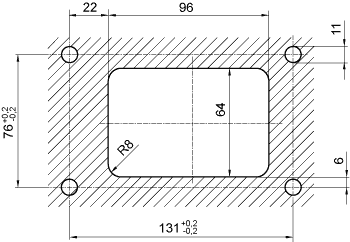

Вырез в крепежной плите
Крепежная плита, толщина макс. 7 мм
Прецизионный регулирующий клапан, педаль
