Прецизионный регулирующий клапан, клавиша
Главная / Пропорциональные и предохранительные клапаны / Клапаны с ручным управлением / Прецизионные регулирующие клапаны
Цена: не определена
На складе: под заказ
Код товара: 3610507X00
Окружающая­ температура мин./макс. -25°C / +70°C
Температура среды мин./макс. -25°C / +70°C
Рабочая среда Сжатый воздух
Qn 900 l/min
Ход регулятора 7,5 mm
Гистерезис < 0,15 бар

Материалы:
Корпус  Цинковое литье под давлением
Уплотнения  Акрилонитрил-бутадиен-каучук



Присоединение сжатого воздуха
Рабочее давление
мин./макс.
Диапазон регулирования
мин./макс.
Управляющее усилие,
мин.
Давление, параллельный сдвиг
Вес
Номер материала


Вход

Выход
[bar]
[bar]
[N]
[bar]
[kg]

G 1/4
G 1/4
0,1 / 10
0,1 / 2,6
110
1,4
0,5
3610507100
0,1 / 10
0,1 / 3,6
140
1,4
3610507200
0,1 / 10
0,1 / 4,1
160
1,4
3610507300
0,1 / 10
0,1 / 5,1
190
1,4
3610507500
0,1 / 10
0,1 / 7,1
250
0,8
3610507600
0,1 / 12
0,1 / 10,1
350
-
3610507700

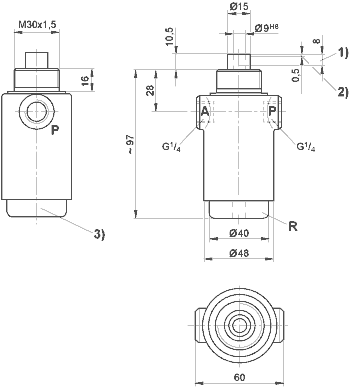

Габариты
1) Ход 2) Ход замыкания или удаления воздуха 3) Резьбовой колпачок
A = Присоединение выхода
P = Присоединение входа
R = Присоединение удаления воздуха

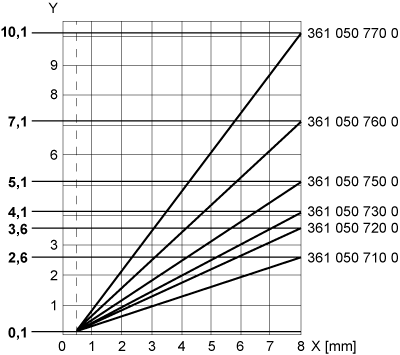

Характеристика давления
x = Ход
Посредством резьбового колпачка характеристика может быть смещена параллельно изображенной характеристике (в направлении «y»).

Расходная характеристика
Входное давление: 8 бар, давление свободного напора: 6 бар
y: Давление в магистрали «A» [бар]

Прецизионный регулирующий клапан, клавиша
