Номинальный расход Qn при рабочем давл. 7 бар, при вторичном давл. 6 бар и Δp = 0,2 бар
Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Рис.
Прим.
Номер материала
[бар]
0 / 10
0 - 20
мА
0 - 20
мА
Fig. 1
-
R414000728
0 / 10
4 - 20
мА
4 - 20
мА
Fig. 1
-
R414000729
0 / 10
0 - 10
В
0 - 10
В
Fig. 2
-
R414000731
0 / 10
0 - 10
В
-
-
Fig. 3
1)
R414000730
1) Выход 10 В пост. для питания потенциометра заданного значения.
Рабочее давление мин. = 0,5 бар + макс. необходимое вторичное давление
Дополнительные диапазоны регулировки давления – по запросу

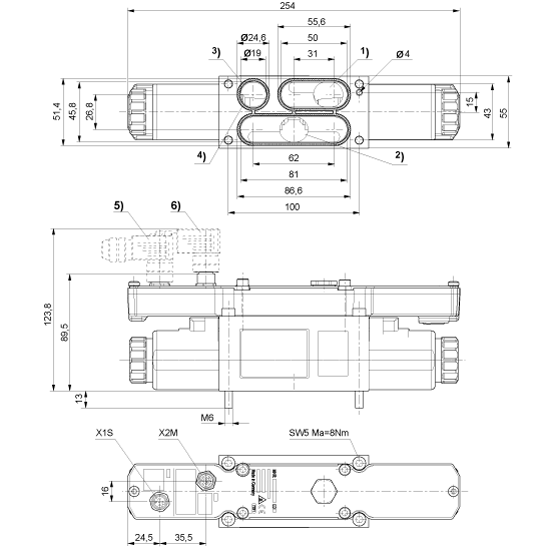

Габариты
1) Рабочее давление
2) Рабочее давление
3) Удаление воздуха
4) Прокладка (не смонтирована)
5) + 6) Принадлежности не входят в объем поставки

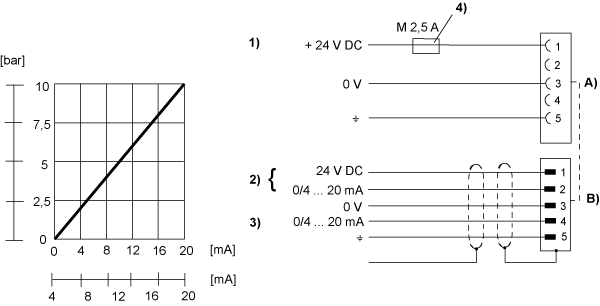

Fig. 1, Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Переключательный выход (Штыр. вывод 1) и заданное значение (Штыр. вывод 2) отнесены на 0 В. Ток регулирования (нагрузка 100 Ω).
3) Фактическое значение (Штыр. вывод 4) отнесено на 0 B (макс. общее сопротивление дополнительно подключаемых приборов < 300 Ω)
4) Напряжение питания должно быть защищено внешним предохранителем M 2,5 A.
Для обеспечения электромагнитной совместимости электрический разъем X2M должен подключаться посредством экранированного кабеля.
A) Электрический разъем X1S B) Электрический разъем X2M
Fig. 2, Характеристика и распределение контактов электрического разъема для напряжение регулирования с выходом фактического значения
1) Напряжение питания
2) Переключательный выход (Штыр. вывод 1) и заданное значение (Штыр. вывод 2) отнесены на 0 B (сопротивление нагрузки мин. 1 kΩ)
3) Фактическое значение (Штыр. вывод 4) отнесено на 0 B (сопротивление нагрузки мин. 1 kΩ)
4) Напряжение питания должно быть защищено внешним предохранителем M 2,5 A.
Для обеспечения электромагнитной совместимости электрический разъем X2M должен подключаться посредством экранированного кабеля.
A) Электрический разъем X1S B) Электрический разъем X2M
Fig. 3, Характеристика и распределение контактов электрического разъема для управления потенциометром без выхода фактического значения
1) Напряжение питания
2) Переключательный выход (Штыр. вывод 1) и заданное значение (Штыр. вывод 2) отнесены на 0 В.
3) Управление потенциометром (мин. 0-2 kΩ, макс. 0-10 kΩ)
4) Напряжение питания должно быть защищено внешним предохранителем M 2,5 A.
Для обеспечения электромагнитной совместимости электрический разъем X2M должен подключаться посредством экранированного кабеля.
A) Электрический разъем X1S B) Электрический разъем X2M
