Е/Р регулирующий клапан, Cерия ED12
Главная / Пропорциональные и предохранительные клапаны / E/P регулирующие клапаны / Cерия ED12
Цена: не определена
На складе: под заказ
Код товара: R41400163X
Конструкция Клапан
Регулирование аналоговое
Сертификаты Заявление о соответствии СЕ
Окружающая­ температура мин./макс. +5°C / +50°C
Температура среды мин./макс. +5°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Макс. содержание масла в сжатом воздухе  1 mg/m³

Qn 2600 l/min
Монтажное положение α = 0 - 90° ±β = 0 - 90°
Давление на входе 12
Гистерезис < 0,03 бар
Рабочее напряжение пост. тока 24 В
Допуск по напряжению пост. тока -20% / +30%
Допустимая энергия верхних гармоник 5%
Потребление тока макс. 1,4
Степень защиты IP65
Вес 2,3 kg

Материалы:
Корпус  Алюминий; сталь
Прокладка  Гидрированный акрилонитрил-бутадиен-каучук
Номинальный расход Qn при рабочем давл. 7 бар, при вторичном давл. 6 бар и Δp = 0,2 бар


Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Номер материала

[бар]




0 / 10
0 - 20
мА
0 - 20
мА
R414001635
4 - 20
4 - 20
R414001636
Рабочее давление мин. = 0,5 бар + макс. необходимое вторичное давление
Дополнительные диапазоны регулировки давления – по запросу

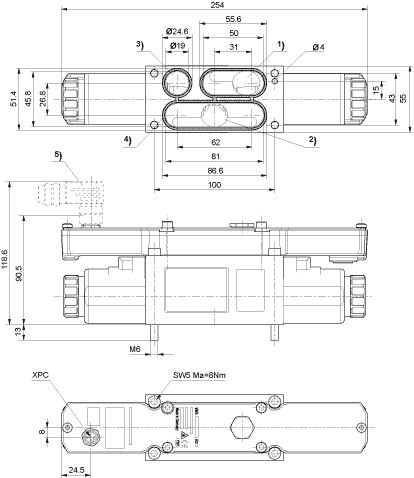

Габариты
1) Давление на входе
2) Вторичное давление(выход)
3) Сброс
сж.воз
духа
4) Прокладка (не смонтирована)
5) Принадлежности не входят в объем поставки

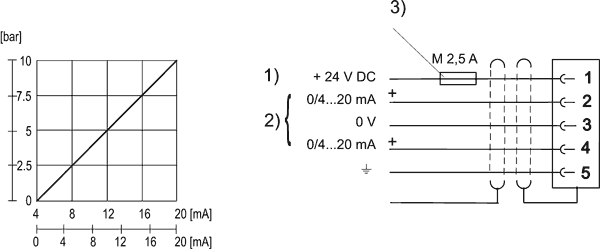

Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Фактическое значение (Штыр. вывод 4) и заданное значение (Штыр. вывод 2) отнесены на 0 B.
Ток регулирования (нагрузка 100 Ω). Выход фактического значения (макс. общее сопротивление дополнительно подключаемых приборов < 300 Ω).
3) Напряжение питания должно быть защищено внешним предохранителем M 2,5 A.
Для обеспечения электромагнитной совместимости электрический разъем должен подключаться посредством экранированного кабеля..

Е/Р регулирующий клапан, Cерия ED12
