Номинальный расход Qn при рабочем давл. 7 бар, при вторичном давл. 6 бар и Δp = 0,2 бар
Давление на входе
Макс.
Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Гистерезис
Номер материала
[бар]
[бар]
8
0 / 6
0 - 20
мА
0 - 20
мА
< 0,03 бар
R414000690
8
0 / 6
4 - 20
4 - 20
R414000691
12
0 / 10
0 - 20
0 - 20
R414000700
12
0 / 10
4 - 20
4 - 20
R414000701
Рабочее давление мин. = 0,5 бар + макс. необходимое вторичное давление
Дополнительные диапазоны регулировки давления – по запросу

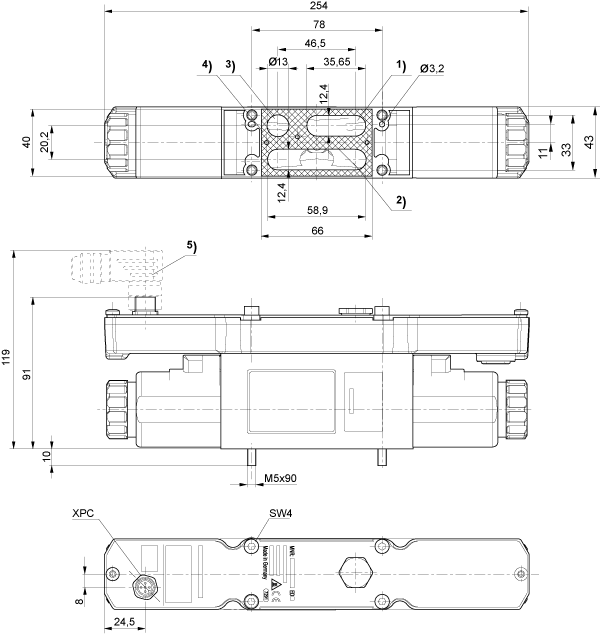

Габариты
1) Давление на входе
2) Вторичное давление(выход)
3) Сброс
сж.воз
духа
4) Плоская прокладка
5) Принадлежности не входят в объем поставки

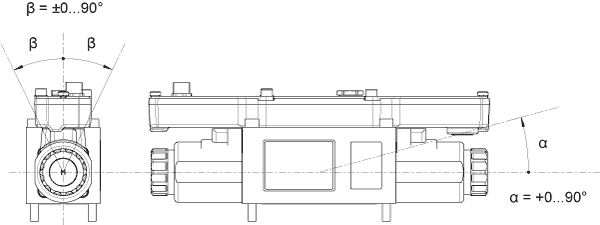

Монтажное положение

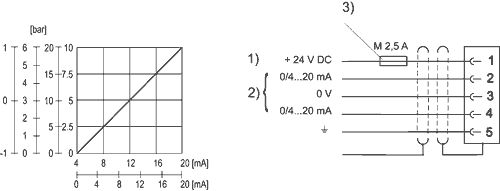

Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Фактическое значение (Штыр. вывод 4) и заданное значение (Штыр. вывод 2) отнесены на 0 B.
Ток регулирования (нагрузка 100 Ω). Выход фактического значения (макс. общее сопротивление дополнительно подключаемых приборов < 300 Ω).
3) Напряжение питания должно быть защищено внешним предохранителем M 2,5 A.
Для обеспечения электромагнитной совместимости электрический разъем должен подключаться посредством экранированного кабеля..
