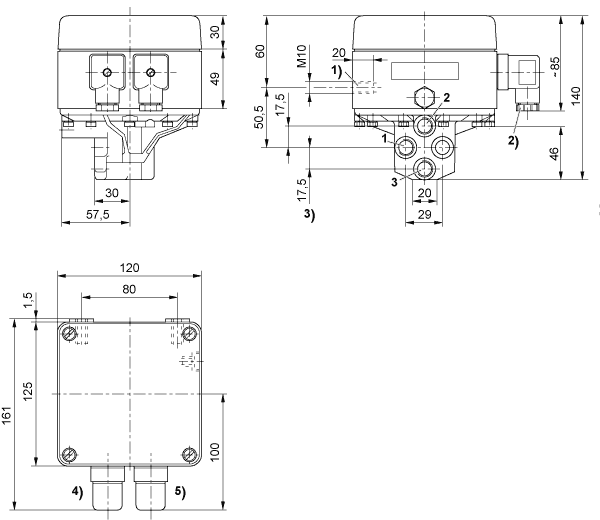

Номинальный расход Qn при рабочем давл. 7 бар, при вторичном давл. 6 бар и Δp = 0,2 бар
Давление на входе
Макс.
Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Прим.
Номер материала
[бар]
[бар]
8
0,1 / 6
0 - 20
мА
0 - 20
мА
-
5610102050
8
0,1 / 6
0 - 20
мА
4 - 20
мА
-
5610102060
8
0,1 / 6
0 - 10
В
-
-
1)
5610102070
8
0,1 / 6
4 - 20
мА
4 - 20
мА
-
5610102150
11
0,15 / 10
4 - 20
мА
4 - 20
мА
-
5610102170
1) Выход 10 В пост. для питания потенциометра заданного значения.
Рабочее давление мин. = 0,5 бар + макс. необходимое вторичное давление
0-точка и область выходной характеристики регулируются. Рекомендуемая область для вспомогательного прибора: 0,1...6 бар.

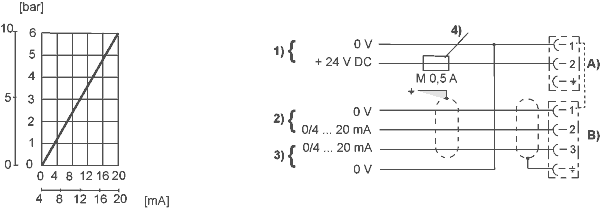

Fig. 1, Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Ток регулирования (нагрузка 100 Ω, макс. 50 мA).
Потенциал присоединения (+) и (-) управления по току должен быть в интервале 0 - 12 В на контакте 1 электрического разъема 1.
3) Выход фактического значения (макс. общее сопротивление дополнительно подключаемых приборов < 300 Ω).
Фактическое значение измеряется между контактом 3 электрического разъема 2 и контактом 1 электрического разъема 1. Фактическое значение не изменяется при кратковременном коротком замыкании.
4) Напряжение питания должно быть защищено предохранителем м 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем 2 должен подключаться посредством экранированного кабеля.
A) Электрический разъем 1 B) Электрический разъем 2

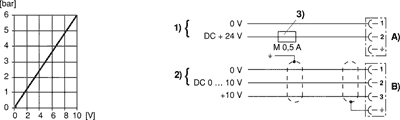

Fig. 2, Характеристика и распределение контактов электрического разъема для напряжение регулирования с выходом фактического значения
1) Напряжение питания
2) Напряжение регулирования
3) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем 2 должен подключаться посредством экранированного кабеля.
A) Электрический разъем 1 B) Электрический разъем 2

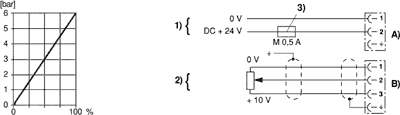

Fig. 3, Характеристика и распределение контактов электрического разъема для управления потенциометром без выхода фактического значения
1) Напряжение питания
2) Управление потенциометром (0 - 2 kΩ (мин.), 0 - 10 kΩ (макс.))
3) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем 2 должен подключаться посредством экранированного кабеля.
A) Электрический разъем 1
B) Электрический разъем 2
