Алюминий-литье под давлением; Цинковое литье под давлением
Прокладка
Акрилонитрил-бутадиен-каучук
Номинальный расход Qn при рабочем давл. 7 бар, при вторичном давл. 6 бар и Δp = 0,2 бар
Давление на входе
Макс.
Диапазон регулировки давления
мин./макс.
Вход заданного значения
Выход фактического значения
Рис.
Прим.
Номер материала
[бар]
[бар]
8
0,1 / 6
0 - 20
мА
0 - 20
мА
Fig. 1
-
5610111000
8
0,1 / 6
4 - 20
мА
4 - 20
мА
Fig. 1
-
5610111010
8
0,1 / 6
0 - 10
В
0 - 20
мА
Fig. 2
-
5610111110
8
0,1 / 6
0 - 10
В
-
-
Fig. 3
1)
5610111100
11
0,1 / 10
0 - 20
мА
0 - 20
мА
Fig. 1
-
5610111020
11
0,1 / 10
0 - 10
В
-
-
Fig. 3
1)
5610111120
1) Выход 10 В пост. для питания потенциометра заданного значения.
Рабочее давление мин. = 0,5 бар + макс. необходимое вторичное давление
Дополнительные диапазоны регулировки давления – по запросу

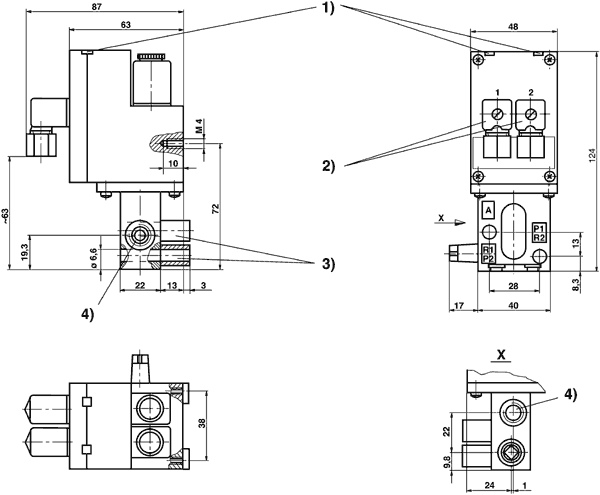

Габариты
1) Возможность для крепления таблички с наименованием
2) Кабельная розетка может вставляться соответственно с поворотом на 90°
3) 2 дистанционные втулки не закрепляются
4) Универсальная резьба для G1/8 согласно ISO 228/1:2000 и 1/8-27 NPTF

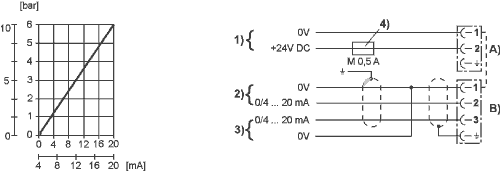

Fig. 1, Характеристика и распределение контактов электрического разъема для тока регулирования с выходом фактического значения
1) Напряжение питания
2) Заданное значение настройки по току (нагрузка 100 Ω, макс. 50 мА.
Напряжение на выходе заданного значения не должно превышать 12 В.
3) Заданное значение выхода (макс. общее сопротивление включенных затем приборов < 300 Ω).
4) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости разъем 2 должен подключаться посредством экранированного кабеля. A) Электрический разъем 1 B) Электрический разъем 2

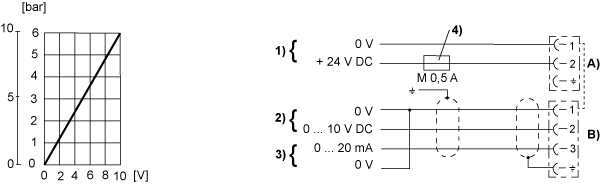

Fig. 2, Характеристика и распределение контактов электрического разъема для напряжение регулирования с выходом фактического значения
1) Напряжение питания
2) Заданное значение регулирования напряжения
3) Выход фактического значения (макс. общее сопротивление дополнительно подключаемых приборов < 250 Ω)
4) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем 2 должен подключаться посредством экранированного кабеля.
A) Электрический разъем 1 B) Электрический разъем 2

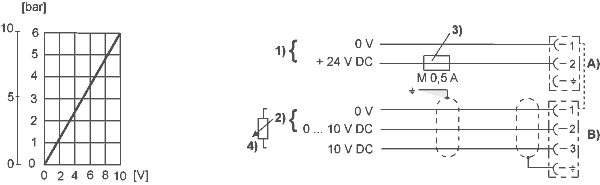

Fig. 3, Характеристика и распределение контактов электрического разъема для управления потенциометром без выхода фактического значения
1) Напряжение питания
2) Заданное значение напряжения регулирования
3) Напряжение питания должно быть защищено внешним предохранителем M 0,5 A.
Для обеспечения электромагнитной совместимости электрический разъем 2 должен подключаться посредством экранированного кабеля.
