2х3/2-пневмораспределитель TC08-3/2OO-SR-E-SGL
Главная / Пневмораспределители / Пневмораспределители с пневматическим управлением / Cерия TC08
Цена: 7 393.12 руб.
На складе: под заказ
Код товара: R422102095
Конструкция Золотниковый клапан
Предварительное управление внешнее
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке ­коллективного присоединения P-планка
Рабочее давление мин./макс. -0,9 bar / 10 bar
Давление ­управления
мин./макс.
 2,5 bar / 10 bar
Окружающая­ температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Момент затяжки крепежного винта 2 Nm

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук
Передняя панель  Полиамид, армированный стекловолокном
Резьбовая втулка  Латунь,  хромированный; Цинковое литье под давлением,  никелированная



Присоединение ­сжатого воздуха
Пропускная способность
Показатель расхода
Вес
Номер материала


Вход
Выход
Сброс
сж.воз
духа
Сброс сж.воздуха из линиии управления
b
C










[л/(с*бар)]
[l/min]
[кг]

Н.О./Н.О.
G 1/8
G 1/8
G 1/8
M5
0,27
2,8
600
0,113
R422102095
Номинальный расход Qn при 6 бар и Δp = 1 бар
Внимание: Минимальное управляющее давление зависит от эксплуатационного давления (см. следующую диаграмму «Управляющее давление»).

Управляющее давление
Pe = внешнее управляющее давление, мин.
PB = Рабочее давление

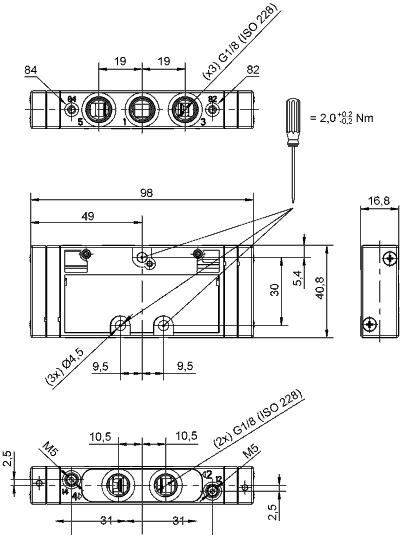

Габариты

2х3/2-пневмораспределитель TC08-3/2OO-SR-E-SGL
