5/3-пневмораспределитель, Cерия TC15

Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC15 / 5/3-пневмораспределитель, Cерия TC15

Цена: не определена

На складе: под заказ
Код товара: 08200590X1

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Монтаж на планке коллективного присоединения	P-планка
Рабочее давление мин./макс.	См. таблицу внизу
Давление управления мин./макс.	3 bar / 10 bar
Окружающая температура мин./макс.	-10°C / +50°C
Температура среды мин./макс.	-10°C / +50°C
Рабочая среда	Сжатый воздух
Макс. величина частиц	5 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 5 mg/m³
Номинальный поток Qn	1300 l/min
Стандартное электрическое соединение	ISO 15217

Степень защиты С соединением	IP65
Длительность включения	100 %
Тип. время включения	12 ms
Тип. время выключения	13 ms
Излучение помех согласно	EN 50081:1992
Момент затяжки крепежного винта	2,5 Nm
Вес	0,278 kg

Материалы:

Корпус	Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук
Передняя панель	Полиамид, армированный стекловолокном

	ВРУ	Присоединение сжатого воздуха				Рабочее напряжение	Потребляемая мощность	Пропускная способность	Номер материала
		Вход	Выход	Сброс сж.воз духа	Соединение управления	пост. тока	пост. тока	b
							[W]
		G 1/4	G 1/4	G 1/4	-	24 В	2	0,31	0820059001
		G 1/4	G 1/4	G 1/4	-	-	-	0,31	R422103071
		G 1/4	G 1/4	G 1/4	M5	24 В	2	0,31	0820059051
		G 1/4	G 1/4	G 1/4	M5	-	-	0,31	R422103073
		G 1/4	G 1/4	G 1/4	-	24 В	2	0,31	0820059011
		G 1/4	G 1/4	G 1/4	-	-	-	0,31	R422103075
		G 1/4	G 1/4	G 1/4	M5	24 В	2	0,31	0820059061
		G 1/4	G 1/4	G 1/4	-	24 В	2	0,31	0820059021
		G 1/4	G 1/4	G 1/4	M5	24 В	2	0,31	0820059071

...Номер материала	Пропускная способность	Номинальное сопротивление	Рабочее давление мин./макс.	Прим.
...	C
...	*[л/(сбар)]**	[Ω]	[бар]
... 0820059001	5,9	280	3 / 10	1)
... R422103071	5,9	-	3 / 10	1); 3)
... 0820059051	5,9	280	-0,9 / 10	2)
... R422103073	5,9	-	-0,9 / 10	2); 3)
... 0820059011	5,9	280	3 / 10	1)
... R422103075	5,9	-	3 / 10	1); 3)
... 0820059061	5,9	280	-0,9 / 10	2)
... 0820059021	5,9	280	3 / 10	1)
... 0820059071	5,9	280	-0,9 / 10	2)

ВРУ = вспомогательное ручное управление

1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
3) Базовый клапан без катушки
Быстроразьемное соединение: Латунь, никелированная; Цинковое литье под давлением, хромированный
Номинальный расход Qn при 6 бар и Δp = 1 бар

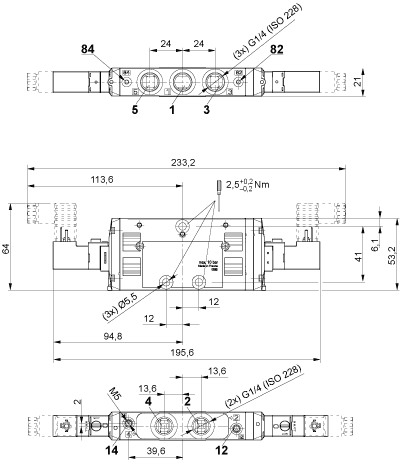

Габариты

5/3-пневмораспределитель, Cерия TC15
