5/2-пневмораспределитель, Cерия TC15
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC15 / 5/2-пневмораспределитель, Cерия TC15
Цена: не определена
На складе: под заказ
Код товара: 08200582X1
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке­ коллективного присоединения P-планка
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. См. таблицу внизу
Окружающая­ температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 1500 l/min
Стандартное электрическое соединение DIN EN 60947-5-2

Класс защиты согласно DIN EN 61140
электрически		 Класс III
Степень защиты С соединением IP65
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Момент затяжки крепежного винта 2,5 Nm
Вес См. таблицу внизу

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук
Передняя панель  Полиамид, армированный стекловолокном


ВРУ
Присоединение ­сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность
Номер материала


Вход
Выход
Сброс
сж.воз
духа
Соединение управления
пост. тока
пост. тока
[W]
b

G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,33
0820058201
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,33
0820058251
G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,33
0820058211
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,33
0820058261
G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,33
0820058221
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,33
0820058271
...Номер материала
Пропускная способность
Номинальное сопротивление
Рабочее давление мин./макс.
Давление управления
мин./макс.
Время включения
Время выключения
Вес
Прим.
...
C







...
[л/(с*бар)]
[Ω]
[бар]
[бар]
[мс]
[мс]
[кг]

... 0820058201
6,8
280
2,5 / 10
2,5 / 10
21
22
0,235
1)
... 0820058251
6,8
280
-0,9 / 10
2,5 / 10
21
22
0,235
2)
... 0820058211
6,8
280
3 / 10
3 / 10
12
35
0,235
1)
... 0820058261
6,8
280
-0,9 / 10
3 / 10
12
35
0,235
2)
... 0820058221
6,8
280
2 / 10
2 / 10
10
10
0,265
1)
... 0820058271
6,8
280
-0,9 / 10
2 / 10
10
10
0,265
2)
ВРУ = вспомогательное ручное управление
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
Быстроразьемное соединение: Латунь,  никелированная; Цинковое литье под давлением,  хромированный
Номинальный расход Qn при 6 бар и Δp = 1 бар

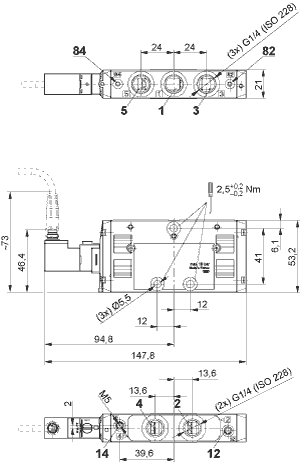

Габариты,  с односторонним управлением

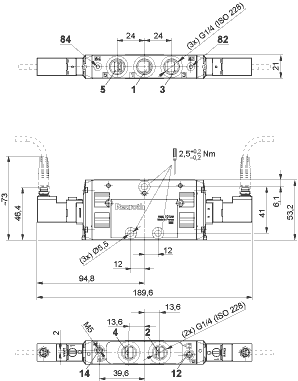

Габариты,  с двусторонним управлением

Распределение штыр. выводов и цвета кабеля для кабельной розетки
Распределение штыр. выводов:
1) Штыр. вывод не распределен
2) Штыр. вывод не распределен
3) 0 В
4) 24 В
5) СДИ

Цвета кабелей
1) Коричневый
2) Белый
3) Синий
4) Черный
указание: биполярная схемная защита от перенапряжения
