5/2-пневмораспределитель, Cерия CD07

Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Серия CD07 / 5/2-пневмораспределитель, Cерия CD07

Цена: не определена

На складе: под заказ
Код товара: 57760XXXXX

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоединения	P-планка, PRS-планка
Рабочее давление мин./макс.	См. таблицу внизу
Давление управления мин./макс.	3 bar / 10 bar
Окружающая температура мин./макс.	См. таблицу внизу
Температура среды мин./макс.	См. таблицу внизу
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Номинальный поток Qn	1200 l/min
Номинальный поток 1 ▶ 2	1200 l/min
Номинальный поток 2 ▶ 3	1200 l/min
Присоединениесжатого воздуха	согласно ISO 228-1
	с отдельным выхлопом воздуха из линии управления
Стандартное электрическое соединение	EN 175301-803:2006

Степень защиты С соединением	См. таблицу внизу
	С защитой от переполюсовки
Индекс совместимости	См. таблицу внизу
Длительность включения	100 %
Вес	См. таблицу внизу

Материалы:

Корпус	Цинковое литье под давлением; Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук

	ВРУ	Присоединение сжатого воздуха					Рабочее напряжение			Номер материала
		Вход	Выход	Сброс сж.воз духа	Соединение управления		пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц

		G 1/4	G 1/4	G 1/4	-	M5	24 В	-	-	5776070220
		G 1/4	G 1/4	G 1/4	-	M5	-	230 В	230 В	5776075280
		G 1/4	G 1/4	G 1/4	G 1/8	M5	24 В	-	-	5776080220
		G 1/4	G 1/4	G 1/4	G 1/8	M5	-	230 В	230 В	5776085280
		G 1/4	G 1/4	G 1/4	-	M5	-	-	-	5776075302
		G 1/4	G 1/4	G 1/4	G 1/8	M5	-	-	-	5776085302
		G 1/4	G 1/4	G 1/4	-	M5	24 В	-	-	R412004093
		G 1/4	G 1/4	G 1/4	-	M5	96 В	-	-	5776070360
		G 1/4	G 1/4	G 1/4	G 1/8	M5	-	110 В	110 В	5776085270
	-	G 1/4	G 1/4	G 1/4	-	M5	24 В	-	-	5776980220

...Номер материала	Потребляемая мощность	Мощность удержания	Мощность удержания	Мощность включения	Мощность включения	Рабочее давление мин./макс.	Окружающаятемпература мин./макс.	Температура среды мин./макс.	Время включения
...	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц	Пер. ток 50 Гц	Пер. ток 60 Гц
...	[W]	[ВA]	[ВA]	[ВA]	[ВA]	[бар]	[°C]	[°C]	[мс]
... 5776070220	2,1	-	-	-	-	3 / 10	-25 / +50	-25 / +50	25
... 5776075280	-	4,8	4,1	6,9	5,8	3 / 10	-25 / +50	-25 / +50	25
... 5776080220	2,1	-	-	-	-	-0,95 / 10	-25 / +50	-25 / +50	25
... 5776085280	-	4,8	4,1	6,9	5,8	-0,95 / 10	-25 / +50	-25 / +50	25
... 5776075302	-	-	-	-	-	3 / 10	-25 / +50	-25 / +50	-
... 5776085302	-	-	-	-	-	-0,95 / 10	-25 / +50	-25 / +50	-
... R412004093	2,1	-	-	-	-	3 / 10	-10 / +50	-10 / +50	25
... 5776070360	5,8	-	-	-	-	3 / 10	-25 / +50	-25 / +50	25
... 5776085270	-	4,3	3,3	6,8	5,7	-0,95 / 10	-25 / +50	-25 / +50	25
... 5776980220	2,1	-	-	-	-	3 / 10	-25 / +50	-25 / +50	25

...Номер материала	Время выключения	Индекс совместимости	Степень защиты	Вес	Прим.
...	[мс]			[кг]
... 5776070220	45	13, 14	IP65	0,57	2)
... 5776075280	45	13, 14	IP65	0,57	2)
... 5776080220	45	13, 14	IP65	0,57	3)
... 5776085280	45	13, 14	IP65	0,57	3)
... 5776075302	-	13, 14	-	-	2); 4); 5)
... 5776085302	-	13, 14	-	-	3); 4); 5)
... R412004093	45	13, 14	IP65	0,57	2); 6)
... 5776070360	45	14	IP65	0,57	2)
... 5776085270	45	14	IP65	0,57	3)
... 5776980220	45	14	IP65	0,57	2)

ВРУ = вспомогательное ручное управление

1) Никелированное направляющее приспособление (подходит только для варианта пост. тока), т.е. основание не может быть оснащено катушкой перем. тока.

2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
4) Базовый клапан без катушки
5) Опциональный ATEX
6) Сертифицирован по ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

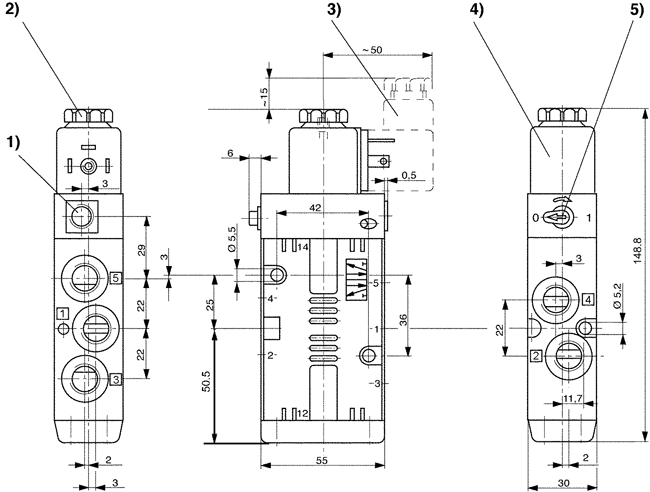

Габариты

1) Только при отдельном предварительном управлении G 1/8 2) После удаления колпачка внутренняя резьба M5 3) Кабельная розетка 4) Катушка соответственно может вставляться на 45° 5) Вспомогательное ручное дублирование
