5/3-пневмораспределитель, Cерия TC08
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC08 / 5/3-пневмораспределитель, Cерия TC08
Цена: не определена
На складе: под заказ
Код товара: 08200611X1
 Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке­ коллективного присоединения P-планка
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. 3 bar / 10 bar
Окружающая ­температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 700 l/min
Стандартное электрическое соединение ISO 15217

Степень защиты С соединением IP65
Длительность включения 100 %
Тип. время включения 10 ms
Тип. время выключения 11 ms
Излучение помех согласно EN 50081:1992
Момент затяжки крепежного винта 2 Nm
Вес 0,178 kg

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук; Полиуретан
Передняя панель  Полиамид, армированный стекловолокном
Резьбовая втулка  Латунь,  никелированная; Цинковое литье под давлением,  хромированный


ВРУ
Присоединение­ сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность
Номер материала


Вход
Выход
Сброс
сж.воз
духа
пост. тока
пост. тока
b
C







[W]

[л/(с*бар)]

G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061101
-
-
R422103055
G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061151
-
-
R422103057
G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061111
-
-
R422103059
G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061161
G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061121
G 1/8
G 1/8
G 1/8
24 В
2
0,34
3
0820061171
...Номер материала
Номинальное сопротивление
Рабочее давление мин./макс.
Прим.
...
[Ω]
[бар]

... 0820061101
280
3 / 10
1)
... R422103055
-
1); 3)
... 0820061151
280
-0,9 / 10
2)
... R422103057
-
2); 3)
... 0820061111
280
3 / 10
1)
... R422103059
-
1); 3)
... 0820061161
280
-0,9 / 10
2)
... 0820061121
280
3 / 10
1)
... 0820061171
280
-0,9 / 10
2)
ВРУ = вспомогательное ручное управление
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
3) Базовый клапан без катушки
Номинальный расход Qn при 6 бар и Δp = 1 бар

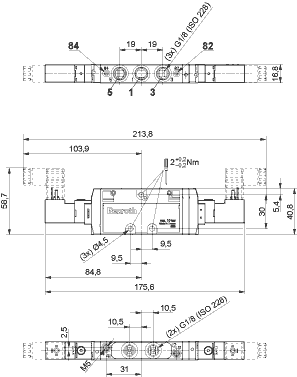

Габариты
5/3-пневмораспределитель, Cерия TC08
