Данное изделие является конфигурируемым. Возможные способы размещения заказа:
1. Сконфигурировать требуемую систему клапанов, сохранить её и получить артикульный номер вида R480xxxxxх.
Артикульный номер после этого необходимо запросить по e-mail для подтверждения срока изготовления пневмоострова.
Всю необходимую документацию (технический паспорт, 2D и 3D-модели, габаритный чертеж и руководство по эксплуатации)
для полученного артикула Вы сможете скачать после его конфигурирования.
Обратите внимание, что цена, рассчитанная в конфигураторе, указана без учета НДС 18%.
2. Разместить заказ по телефону или e-mail, указав типы и требуемое число функциональных клапанов.
Рабочее давление мин./макс.
0 bar / 8 bar
Давление управления мин./макс.
3 bar / 8 bar
Окружающаятемпература мин./макс.
+5°C / +50°C
Температура среды мин./макс.
+5°C / +50°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
40 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 25 mg/m³
Степень защиты
С соединением
IP50
Присоединение напряжения питания
D-Sub разъем, 25-конт., боковой
Количество позиций клапановМакс.
12
Количество электромагнитных катушекМакс.
24
Рабочее напряжение пост. тока
24 В
Допуск по напряжению пост. тока
-15% / +10%
Длительность включения
100 %
Материалы:
Концевая плита
Полиамид, армированный стекловолокном
Монтажная плита
Полиамид, армированный стекловолокном
На рисунке изображен пример конфигурации. Поэтому поставляемый продукт может отличаться от данного изображения.

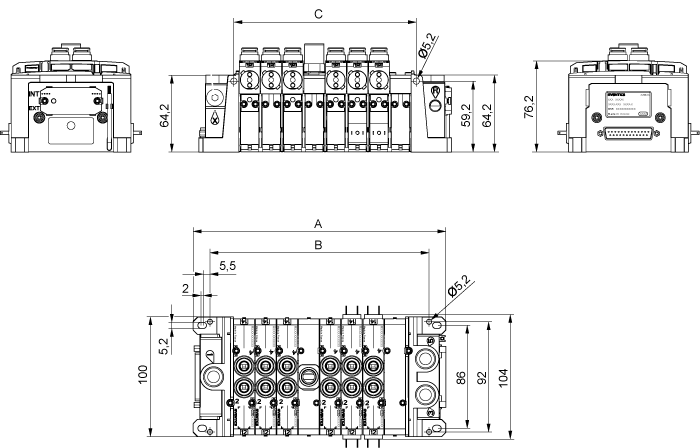

Габариты
A = Количество присоединительных плит x 36 + 67 мм
B = Количество присоединительных плит x 36 + 39 мм
C = Количество присоединительных плит x 36 + 8,4 мм
1 = Присоединение сжатого воздуха, G3/8″
2, 4 = Рабочее соединение, Ø8 или D3/8″
3, 5 = Выпуск, G3/8″
R = Сброс воздуха предварительного управления, G1/8″
X = Присоединение для внешнего предварительного управления, G1/8"
Конфигурация представлена в качестве примера. Показатели Вашей конфигурации Вы можете рассчитать по формуле или считать непосредственно в конфигураторе.
