Длительность включения согласно стандарту DIN VDE 0580
100 %
Гистерезис
регулируемый
Стабильность повторяемости в % (от конечного значения)
± 1 %
Рабочее напряжение пост. тока
24 В
Допуск по напряжению пост. тока
- 5% / +10%
Выходной ток переключения Макс.
180 мА
Материалы:
Корпус
Алюминий, анодированный
Прокладка
Акрилонитрил-бутадиен-каучук
Пневмоглушитель
Полиэтилен
Тип
Сопла Ø
Потребляемая
мощность
"Магнитный клапан "
Макс. вакуум при p.opt
Макс. всасывающая способность
Потреблениевоздуха при p.opt.
пост. тока
[mm]
[W]
[%]
[l/min]
[l/min]
ECS-EC-30-NC
3
2,5
87
200
420
Уровень звукового давления на всасе
Уровень звукового давления на всасе
Предохранениеот повышения давления (макс.)
Вес
[dB]
[dB]
[bar]
[kg]
82
82
5
0,48
Материал сопла: Алюминий
Степень защиты с кабельной розеткой: IP65
Электрическое присоединение: Разъем, EN 175301-803, форма C
p.opt. = оптимальное рабочее давление
Эжектор ECS-EC-30-NC-VD
Н.З. = Эжекторная всасывающая линия при отсутствии тока закрыта
C = Магнитный клапан, импульс толчка
S = Интегрированный обратный клапан
VD = Цифровой вакуумный выключатель

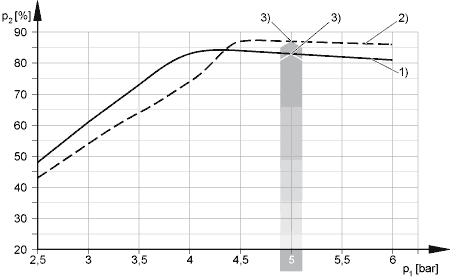

Разрежение p2 в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление

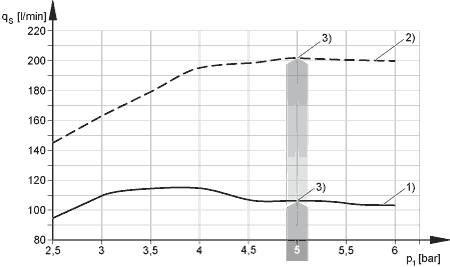

Всасывающая способность qs в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление

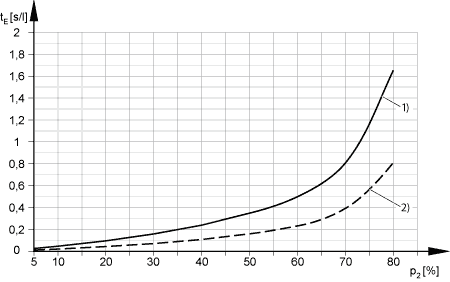

Время вакуумирования tE в зависимости от вакуума p2 для объема 1 л (при оптимальном рабочем давлении p1opt)
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм

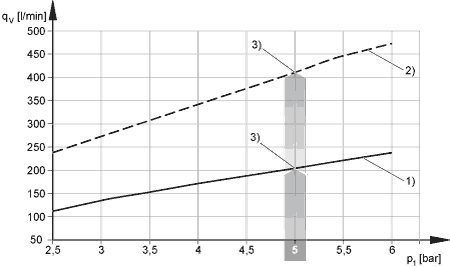

Расход воздуха qv в зависимости от рабочего давления p1
1) Ø сопла 2,0 мм
2) Ø сопла 3,0 мм
3) оптимальное рабочее давление

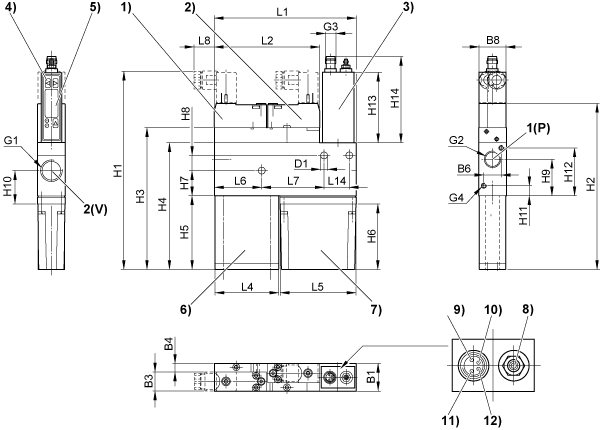

ECS-EC-30-NC-VD
1) Магнитный клапан вакуума ВКЛ/ВЫКЛ; 2) Магнитный клапан импульса толчка; 3) Вакуумный выключатель; 4) Установка точки включения вакуумного выключателя; 5) Дисплей вакуумного выключателя; 6) Глушитель звука; 7) Фильтр; 8) Присоединение для удаления воздуха вакуумный выключатель; 9) + UB (контакт 1); 10) Переключательный выход 2 (контакт 2); 11) Переключательный выход 1 (контакт 4); 12) 0 В (контакт 3)
B1
B3
B4
B6
B8
D1
G1
G2
G3
G4
H1
H2
22
M8x1
6,8
18
22
5,5
G 3/8
G 1/4
M8x1
M4
157,5
147,5
H3
H4
H5
H6
H7
H8
H9
H10
H11
H12
H13
H14
112,5
100,5
73,5
52
20
12
29
26,5
8
38
56
68
L1
L2
L4
L5
L6
L7
L8
L14
112,5
83,5
50,5
60
37,5
49,5
16,5
20
