Длительность включения согласно стандарту DIN VDE 0580
100 %
Гистерезис
регулируемый
Стабильность повторяемости в % (от конечного значения)
± 1 %
Рабочее напряжение пост. тока
24 В
Допуск по напряжению пост. тока
- 5% / +10%
Выходной ток переключения Макс.
125 мА
Материалы:
Корпус
Алюминий, анодированный
Прокладка
Акрилонитрил-бутадиен-каучук
Пневмоглушитель
Полиэтилен
Тип
Сопла Ø
Потребляемая
мощность
"Магнитный клапан "
Макс. вакуум при p.opt
Макс. всасывающая способность
Потреблениевоздуха при p.opt.
пост. тока
[mm]
[W]
[%]
[l/min]
[l/min]
ECS-EC-10-NO
1
1,3
84
37
53
Уровень звукового давления на всасе
Уровень звукового давления на всасе
Предохранениеот повышения давления (макс.)
Вес
[dB]
[dB]
[bar]
[kg]
66
68
5
0,27
Материал сопла: Латунь
Степень защиты с кабельной розеткой: IP40
Электрическое присоединение: Разъем, Промышленный штекерный коннектор, 2-конт.
p.opt. = оптимальное рабочее давление
ECS-EC-10-NO-VE
Н.О. = Эжекторная всасывающая линия при отсутствии тока открыта
C = Магнитный клапан, импульс толчка
S = Интегрированный обратный клапан
VE = Электронный вакуумный выключатель
Разрежение p2 в зависимости от рабочего давления p1
1) Ø сопла 1,0 мм
2) Ø сопла 1,5 мм
3) оптимальное рабочее давление
Всасывающая способность qs в зависимости от рабочего давления p1
1) Ø сопла 1,0 мм
2) Ø сопла 1,5 мм
3) оптимальное рабочее давление
Время вакуумирования tE в зависимости от вакуума p2 для объема 1 л (при оптимальном рабочем давлении p1opt)
1) Ø сопла 1,0 мм
2) Ø сопла 1,5 мм
Расход воздуха qv в зависимости от рабочего давления p1
1) Ø сопла 1,0 мм
2) Ø сопла 1,5 мм
3) оптимальное рабочее давление

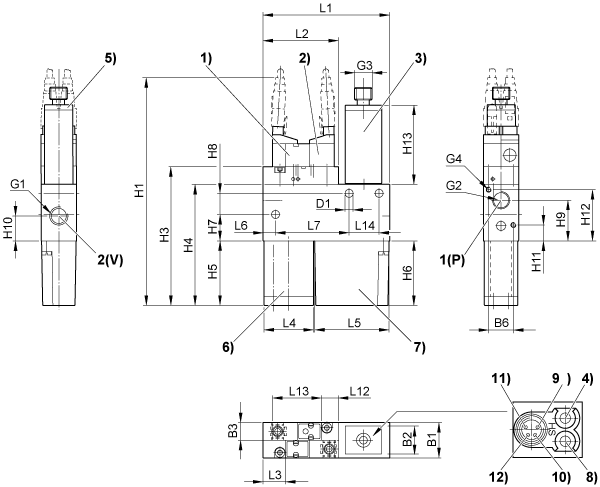

ECS-EC-10-NO-VE
1) Магнитный вакуумный клапан ВКЛ/ВЫКЛ; 2) Магнитный клапан импульса толчка; 3) Вакуумный выключатель; 4) Установка точки переключения вакуумного выключателя; 5) СИД индикации точки переключения вакуумного выключателя; 6) Шумоглушитель; 7) Фильтр; 8) Настройка гистерезиса; 9) + UB (Pin 1); 10) аналоговый выход (Pin 2); 11) коммутационный выход (Pin 4); 12) 0 V (Pin 3)
B1
B2
B3
B6
D1
G1
G2
G3
G4
H1
H3
H4
20
16
10
14
4,5
G 1/8
G 1/8
M8x1
M3
129
78,5
68,5
H5
H6
H7
H8
H9
H10
H11
H12
H13
L1
L2
L3
36,5
36,5
15
12
23
14
9
29
45
71,5
42,5
12,6
L4
L5
L6
L7
L12
L13
L14
28
42
7
41,5
9,6
27,5
17
