Эжектор EBP-PT-07-NN
Главная / Вакуум-генераторы / Серия EBP
Цена: не определена
На складе: под заказ
Код товара: 7350300000
Окружающая­температура мин./макс.
  +0°C / +50°C
Температура среды мин./макс. +0°C / +60°C
Рабочее давление мин./макс. 2 bar / 6 bar
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 1 mg/m³


Материалы:
Корпус  Алюминий,  анодированный
Прокладка  Акрилонитрил-бутадиен-каучук
Сопла  Латунь


Тип
Сопла Ø
Макс. вакуум при p.opt
Макс. всасывающая способность
Потребление­воздуха при p.opt.
Вес


[mm]
[%]
[l/min]
[l/min]
[kg]
EBP-PT-07-NN
0,7
83
17
27
0,08
p.opt. = оптимальное рабочее давление

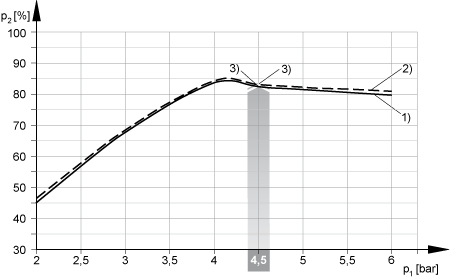

Разрежение p2 в зависимости от рабочего давления p1
1) Ø сопла 0,5 мм
2) Ø сопла 0,7 мм
3) оптимальное рабочее давление

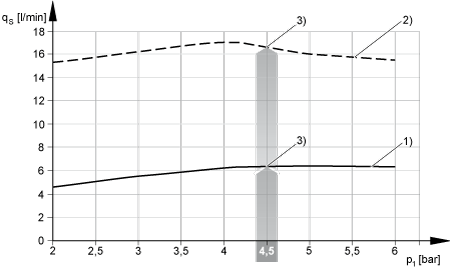

Всасывающая способность qs в зависимости от рабочего давления p1
1) Ø сопла 0,5 мм
2) Ø сопла 0,7 мм
3) оптимальное рабочее давление

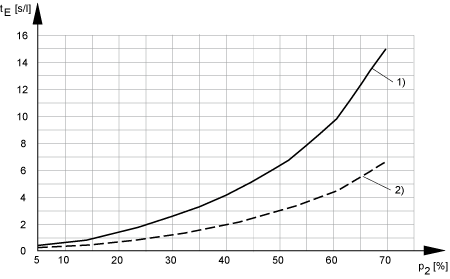

Время вакуумирования tE в зависимости от вакуума p2 для объема 1 л (при оптимальном рабочем давлении p1opt)
1) Ø сопла 0,5 мм
2) Ø сопла 0,7 мм

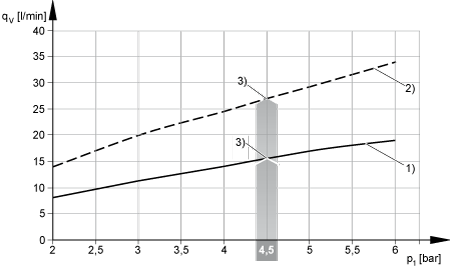

Расход воздуха qv в зависимости от рабочего давления p1
1) Ø сопла 0,5 мм
2) Ø сопла 0,7 мм
3) оптимальное рабочее давление

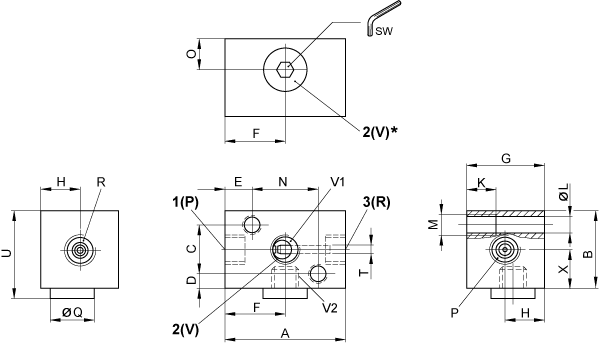

EBP-PT-07-NN
* Присоединение сжатого воздуха для датчика давления

A
B
C
D
E
F
G
H
K
Ø L
M
N
50
25
16
4,5
12
23
25
12,5
10
5,1
M6
22
O
P
Ø Q
R
S
SW
ØT
U
V1
V2
X
10
G 1/8x8
14
G 1/8x8
─
5
–
28,5
G 1/8x8
G 1/8x7
12,5
Эжектор EBP-PT-07-NN
