На складе: есть
Код товара: NL1-FRE
| Cоставные части |
Фильтр, Регулятор давления |
| Номинальный поток Qn |
950 l/min |
| Монтажное положение |
вертикальный |
| Рабочее давление мин./макс. |
1,5 bar / 16 bar |
| Рабочая среда |
Сжатый воздух
Нейтральные газы |
| Температура среды мин./макс. |
-10°C / +60°C |
| Окружающаятемпература мин./макс. |
-10°C / +60°C |
| Тип регулятора |
Мембранные регулирующие клапаны |
| Функция регулятора |
со сбросом излишнего давления из вторичного контура при превышении давления настройки (> 3 bar) |
| Диапазон регулирования мин./макс. |
0,5 bar / 10 bar |
| Подача давления |
односторонний |
| Объем резервуара фильтра |
16 cm³ |
| Элемент фильтра |
заменяемый |
| Выпуск конденсата |
См. таблицу внизу |
| Корпус |
Цинковое литье под давлением |
| Передняя панель |
Акрилонитрил-бутадиенстирол |
| Уплотнения |
Акрилонитрил-бутадиен-каучук |
| Резьбовая втулка |
Цинковое литье под давлением |
| Вкладыш фильтра |
Полиэтилен |
|
|
|
G 1/8
|
полуавтоматический, при отсутствии давления открыт
|
0,334
|
3)
|
0821300750
|
|
G 1/8
|
полуавтоматический, при отсутствии давления открыт
|
0,383
|
4)
|
0821300751
|
|
G 1/8
|
автоматический, при отсутствии давления открыт
|
0,387
|
3)
|
0821300752
|
|
G 1/4
|
полуавтоматический, при отсутствии давления открыт
|
0,334
|
3)
|
0821300756
|
|
G 1/4
|
полуавтоматический, при отсутствии давления открыт
|
0,383
|
4)
|
0821300757
|
|
G 1/4
|
автоматический, при отсутствии давления открыт
|
0,387
|
3)
|
0821300758
|
Номинальный расход Qn при вторичном давлении 6 бар и Δp = 1 бар
3) Ресиверы: Поликарбонат
4) Ресиверы: Цинковое литье под давлением
 |
1) Полуавтоматический спуск конденсата
2) Автоматический спуск конденсата |
|

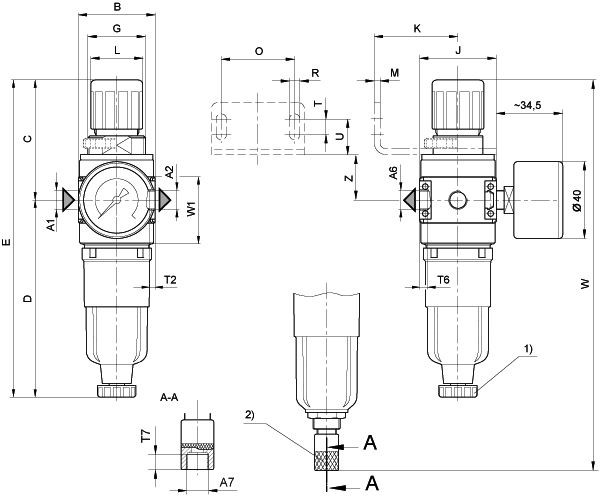

G 1/8
|
G 1/8
|
G 1/8
|
G 1/8
|
G 1/8
|
40
|
62,5
|
102,5
|
165
|
M30x1,5
|
40
|
43,5
|
27
|
3
|
|
G 1/4
|
G 1/4
|
G 1/8
|
G 1/8
|
G 1/8
|
40
|
62,5
|
102,5
|
165
|
M30x1,5
|
40
|
43,5
|
27
|
3
|
|
...G 1/8
|
38
|
5,4
|
8
|
8
|
6
|
8,5
|
18,5
|
203
|
44
|
24,5
|
|
...G 1/4
|
38
|
5,4
|
8
|
8
|
6
|
8,5
|
18,5
|
203
|
44
|
24,5
|
|
| |
|
